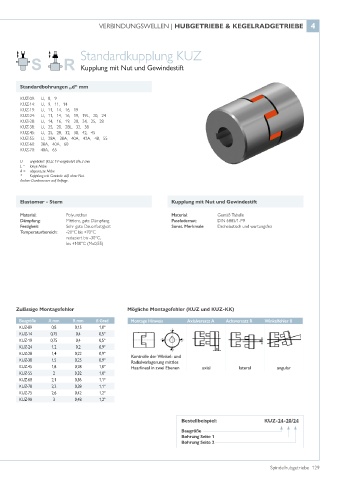

Page 129 - Spindelhubgetriebe

VERBINDUNGSWELLEN | HUBGETRIEBE & KEGELRADGETRIEBE 4

Standardkupplung KUZ

Kupplung mit Nut und Gewindestift

Standardbohrungen „d“ mm

KUZ-09: U, 8, 9
KUZ-14: U, 9, 11, 14
KUZ-19: U, 11, 14, 16, 19
KUZ-24: U, 11, 14, 16, 19, 19L, 20, 24
KUZ-28: U, 14, 16, 19, 20, 24, 25, 28
KUZ-38: U, 25, 28, 28L, 32, 38
KUZ-45: U, 25, 28, 32, 38, 42, 45
KUZ-55: U, 28A, 38A, 40A, 42A, 48, 55
KUZ-60: 38A, 40A, 60
KUZ-70: 40A, 65

U = ungebohrt (KUZ-19 vorgebohrt Ø6,3 mm
L = lange Nabe
A = abgesetzte Nabe
* Kupplung mit Gewinde stift ohne Nut.
Andere Durchmesser auf Anfrage.

Elastomer - Stern Kupplung mit Nut und Gewindestift
Material: Polyurethan Material: Gemäß Tabelle
Dämpfung: Mittlere, gute Dämpfung Passfedernut: DIN 6885/1-P9
Festigkeit: Sehr gute Dauerfestigkeit Sonst. Merkmale: Drehelastisch und wartungsfrei
Temperaturbereich: -20°C bis +70°C
: reduziert bis -30°C,
: bis +100°C (Mx0,55)

Zulässige Montagefehler Mögliche Montagefehler (KUZ und KUZ-KK)

Baugröße A mm R mm ß Grad Montage Hinweis Axialversatz A Achsversatz R Winkelfehler ß
KUZ-09 0,8 0,15 1,0°
KUZ-14 0,75 0,4 0,5°
KUZ-19 0,75 0,4 0,5°
KUZ-24 1,2 0,2 0,9°
KUZ-28 1,4 0,22 0,9° Kontrolle der Winkel- und
KUZ-38 1,5 0,25 0,9° Radialverlagerung mittles
KUZ-45 1,8 0,28 1,0° Haarlineal in zwei Ebenen axial lateral angular
KUZ-55 2 0,32 1,0°
KUZ-60 2,1 0,36 1,1°
KUZ-70 2,2 0,38 1,1°
KUZ-75 2,6 0,42 1,2°
KUZ-90 3 0,48 1,2°

Bestellbeispiel: KUZ-24-20/24
Baugröße
Bohrung Seite 1
Bohrung Seite 2

Spindelhubgetriebe 129
