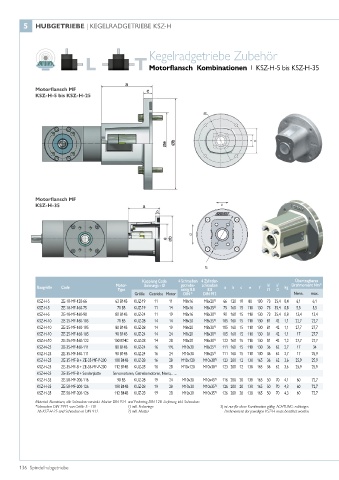

Page 136 - Spindelhubgetriebe

5 HUBGETRIEBE | KEGELRADGETRIEBE KSZ-H

L T Kegelradgetriebe Zubehör
Motorflansch Kombinationen KSZ-H-5 bis KSZ-H-35
|

Motorflansch MF
KSZ-H-5 bis KSZ-H-25

Motorflansch MF
KSZ-H-35 i1

i2

nf

Kupplung Code 4 Schrauben 4 Zylinder- nb Übertragbares 3)
Baugröße Code Motor- Bohrungs - Ø getriebe- schrauben e a b c e f h/ i2 i/ kg Drehmoment Nm
8.8
i1
seitig 8.8
Type
Größe Getriebe Motor DIN * c DIN 912 Nenn. max.
KSZ-H-5 ZE-10-MF-120-66 63 B14B KUZ-19 11 11 M8x16 M6x20 1) 66 120 10 80 100 73 35,4 0,4 6,1 6,1
KSZ-H-5 ZE-10-MF-160-75 71 B5 KUZ-19 11 14 M8x16 M8x35 2) 75 160 15 110 130 73 35,4 0,8 5,5 5,5
a
KSZ-H-5 ZE-10-MF-160-90 80 B14B KUZ-24 11 19 M8x16 M8x30 1) 90 160 15 110 130 73 35,4 0,8 13,4 13,4
KSZ-H-10 ZE-25-MF-160-105 71 B5 KUZ-28 14 14 M8x20 M8x35 2) 105 160 15 110 130 81 42 1,1 22,7 22,7
KSZ-H-10 ZE-25-MF-160-105 80 B14B KUZ-28 14 19 M8x20 M8x30 1) 105 160 15 110 130 81 42 1,1 27,7 27,7
KSZ-H-10 ZE-25-MF-160-105 90 B14B KUZ-24 14 24 M8x20 M8x30 1) 105 160 15 110 130 81 42 1,1 17 27,7
KSZ-H-10 ZE-25-MF-160-122 100 B14C KUZ-28 14 28 M8x20 M8x30 1) 122 160 15 110 130 81 42 1,2 27,7 27,7
KSZ-H-25 ZE-35-MF-160-111 80 B14B KUZ-24 16 19L M10x30 M8x25 1) 111 160 15 110 130 36 62 2,7 17 34
KSZ-H-25 ZE-35-MF-160-111 90 B14B KUZ-24 16 24 M10x30 M8x25 1) 111 160 15 110 130 36 62 2,7 17 25,9
KSZ-H-25 ZE-35-MF-B + ZE-35-MF-P-200 100 B14B KUZ-28 16 28 M10x120 M10x30 1) 123 200 12 130 165 36 62 3,6 25,9 25,9
KSZ-H-25 ZE-35-MF-B + ZE-35-MF-P-200 112 B14B KUZ-28 16 28 M10x120 M10x30 1) 123 200 12 130 165 36 62 3,6 25,9 25,9
KSZ-H-25 ZE-35-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
KSZ-H-35 ZE-50-MF-200-116 90 B5 KUZ-28 19 24 M10x30 M10x45 2) 116 200 20 130 165 50 70 4,1 60 72,7
KSZ-H-35 ZE-50-MF-200-126 100 B14B KUZ-28 19 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3 60 72,7
KSZ-H-35 ZE-50-MF-200-126 112 B14B KUZ-28 19 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3 60 72,7
Material: Aluminium, alle Schrauben verzinkt. Mutter DIN 934 und Federring DIN 128. Lieferung inkl. Schrauben.
*Schrauben DIN 7991 von Größe 5 - 10! 1) inkl. Federringe 3) ist nur für diese Kombination gültig. ACHTUNG: zulässiges
Ab KSZ-H-25 sind Schrauben in DIN 912. 2) inkl. Mutter Drehmoment der jeweiligen KSZ-H muss beachtet werden.
