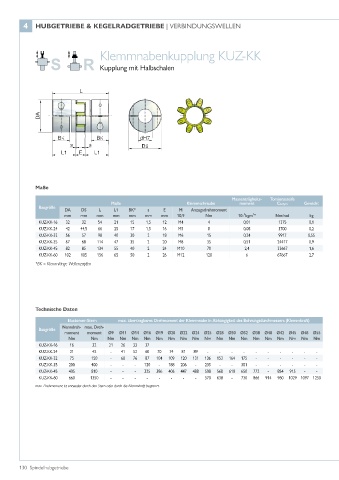

Klemmnabenkupplung KUZ-KK

Kupplung mit Halbschalen

Maße

Massenträgheits- Torsionssteife
Maße Klemmschraube moment Ctdyn Gewicht
Baugröße
DA DS L L1 BK* s E M Anzugsdrehmoment
mm mm mm mm mm mm mm 10,9 Nm 10-³kgm²" Nm/rad kg
KUZ-KK-16 32 32 54 21 15 1,5 12 M4 4 0,01 1375 0,1
KUZ-KK-24 42 44,5 66 25 17 1,5 16 M5 8 0,08 3700 0,2
KUZ-KK-32 56 57 98 40 30 2 18 M6 15 0,24 9917 0,55
KUZ-KK-35 67 68 114 47 35 2 20 M8 35 0,51 24417 0,9
KUZ-KK-45 82 85 134 55 40 2 24 M10 70 2,4 33667 1,6
KUZ-KK-60 102 105 156 65 50 2 26 M12 120 6 67667 2,7
*BK = Klemmlänge Wellenzapfen

Technische Daten

Elastomer-Stern max. übertragbares Drehmoment der Klemmnabe in Abhängigkeit des Bohrungsdurchmessers (Klemmkraft)
Nenndreh- max. Dreh-
Baugröße
moment moment Ø9 Ø11 Ø14 Ø16 Ø19 Ø20 Ø22 Ø24 Ø25 Ø28 Ø30 Ø32 Ø38 Ø40 Ø42 Ø45 Ø48 Ø55
Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm Nm
KUZ-KK-16 16 32 21 26 33 37
KUZ-KK-24 21 42 - 41 52 60 70 74 81 89 - - - - - - - - - -
KUZ-KK-32 75 150 - 60 76 87 104 109 120 131 136 153 164 175 - - - - - -
KUZ-KK-35 200 400 - - - 120 - 188 206 - 235 - - 301 - - - - - -
KUZ-KK-45 405 810 - - - 325 386 406 447 488 508 568 610 650 772 - 854 915 - -
KUZ-KK-60 660 1350 - - - - - - - - 570 638 - 730 866 914 960 1029 1097 1250
max. Drehmoment ist entweder durch den Stern oder durch die Klemmkraft begrenzt.
