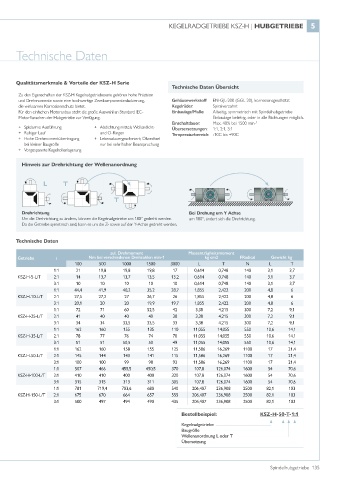

KEGELRADGETRIEBE KSZ-H | HUBGETRIEBE 5

Technische Daten

Qualitätsmerkmale & Vorteile der KSZ-H Serie
Technische Daten Übersicht
Zu den Eigenschaften der KSZ-H Kegelradgetriebeserie gehören hohe Präzision
und Drehmomente sowie eine hochwertige Zweikomponentenlackierung, Gehäusewerkstoff: EN-GJL-200 (GGL 20), korrosionsgeschützt
die wirksamen Korrosionsschutz bietet. Kegelräder: Spiralverzahnt
Für den einfachen Motoranbau steht die große Auswahl an Standard IEC- Einbaulage/Maße: Allseitig, symmetrisch mit Spindelhubgetriebe
Motorflanschen der Hubgetriebe zur Verfügung. : Einbaulage beliebig, oder in alle Richtungen möglich.
Einschaltdauer: Max. 40% bei 1500 min- 1
+ Spielarme Ausführung + Abdichtung mittels Wellendicht- Übersersetzungen: 1:1, 2:1, 3:1
+ Ruhiger Lauf und O-Ringen Temperaturbereich: -10C bis +90C
+ Hohe Drehmomentübertragung + Lebensdauergeschmiert; Ölwechsel
bei kleiner Baugröße nur bei sehr hoher Beanspruchung
+ Vorgespannte Kegelrollenlagerung

Hinweis zur Drehrichtung der Wellenanordnung

L T

T

Drehrichtung Bei Drehung um Y Achse
Um die Drehrichtung zu ändern, können die Kegelradgetriebe um 180° gedreht werden. um 180°, ändert sich die Drehrichtung.
Da die Getriebe symetrisch sind, kann es um die Z- sowie auf der Y-Achse gedreht werden.

Technische Daten

zul. Drehmoment Massenträgheitsmoment
Getriebe i Nm bei verschiedenen Drehzahlen min-1 kg cm2 FRadical Gewicht kg
100 500 1000 1500 3000 L T N L T
1:1 21 19,8 19,8 19,8 17 0,614 0,748 140 3,1 3,7
KSZ-H-5-L/T 2:1 14 13,7 13,7 13,5 13,2 0,614 0,748 140 3,1 3,7
3:1 10 10 10 10 10 0,614 0,748 140 3,1 3,7
1:1 44,4 41,9 40,2 35,2 28,7 1,855 2,422 200 4,8 6
KSZ-H-10-L/T 2:1 27,5 27,2 27 26,7 26 1,855 2,422 200 4,8 6
3:1 20,1 20 20 19,9 19,7 1,855 2,422 200 4,8 6
1:1 72 71 60 52,5 42 3,38 4,215 300 7,2 9,1
KSZ-H-25-L/T 2:1 41 40 40 40 38 3,38 4,215 300 7,2 9,1
3:1 34 34 33,5 33,5 33 3,38 4,215 300 7,2 9,1
1:1 162 160 155 135 110 11,055 14,055 550 10,6 14,1
KSZ-H-35-L/T 2:1 78 77 76 74 70 11,055 14,055 550 10,6 14,1
3:1 51 51 50,5 50 49 11,055 14,055 550 10,6 14,1
1:1 162 160 158 155 125 11,586 16,269 1100 17 21,4
KSZ-H-50-L/T 2:1 145 144 143 141 115 11,586 16,269 1100 17 21,4
3:1 100 100 99 98 93 11,586 16,269 1100 17 21,4
1:1 507 466 455,5 450,5 370 107,8 126,074 1600 54 70,6
KSZ-H-100-L/T 2:1 410 410 400 400 320 107,8 126,074 1600 54 70,6
3:1 315 315 313 311 305 107,8 126,074 1600 54 70,6
1:1 781 719,4 703,6 680 540 206,407 236,908 2500 82,1 103
KSZ-H-150-L/T 2:1 675 670 664 657 555 206,407 236,908 2500 82,1 103
3:1 500 497 494 490 435 206,407 236,908 2500 82,1 103

Bestellbeispiel: KSZ-H-50-T-1:1
Kegelradgetriebe
Baugröße
Wellenanordnung L oder T
Übersetzung

Spindelhubgetriebe 135
