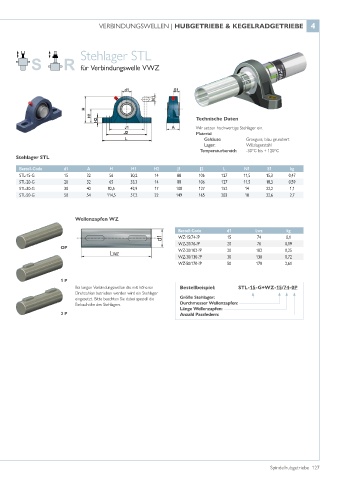

VERBINDUNGSWELLEN | HUBGETRIEBE & KEGELRADGETRIEBE 4

Stehlager STL

für Verbindungswelle VWZ

Technische Daten
: Wir setzen hochwertige Stehlager ein.
Material:
Gehäuse: Grauguss, blau grundiert
Lager: Wälzlagerstahl
Temperaturbereich: -30°C bis + 120°C
Stehlager STL
Bestell-Code d1 A H H1 H2 J1 J2 L N1 S1 kg
STL-15-G 15 32 56 30,2 14 88 106 127 11,5 15,3 0,47
STL-20-G 20 32 65 33,3 14 88 106 127 11,5 18,3 0,59
STL-30-G 30 40 82,5 42,9 17 108 127 152 14 22,2 1,1
STL-50-G 50 54 114,5 57,2 22 149 165 203 18 32,6 2,7

Wellenzapfen WZ

Bestell-Code d1 Lwz kg
WZ-15/74-?P 15 74 0,1
WZ-20/76-?P 20 76 0,19
OP
WZ-20/102-?P 20 102 0,25
WZ-30/130-?P 30 130 0,72
WZ-50/170-?P 50 170 2,61

1 P
Bei langen Verbindungswellen die mit höheren Bestellbeispiel: STL-15-G+WZ-15/74-0P
Drehzahlen betrieben werden wird ein Stehlager
eingesetzt. Bitte beachten Sie dabei speziell die Größe Stehlager:
Einbauhöhe des Stehlagers. Durchmesser Wellenzapfen:
Länge Wellenzapfen:
2 P Anzahl Passfedern:

Spindelhubgetriebe 127
