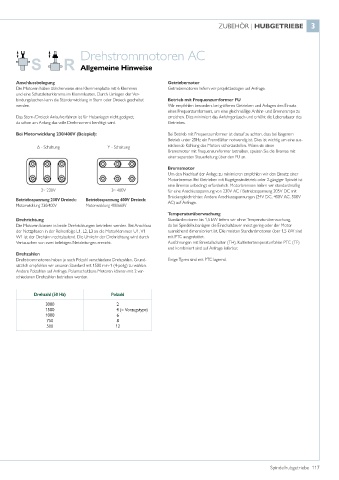

Page 117 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Drehstrommotoren AC

Allgemeine Hinweise

Anschlussbelegung Getriebemotor
Die Motoren haben üblicherweise eine Klemmenplatte mit 6 Klemmen Getriebemotoren liefern wir projektbezogen auf Anfrage.
und eine Schutzleiterklemme im Klemmkasten. Durch Umlegen der Ver-
bindungslaschen kann die Ständerwicklung in Stern oder Dreieck geschaltet Betrieb mit Frequenzumformer FU
werden. Wir empfehlen besonders bei größeren Getrieben und Anlagen den Einsatz
eines Frequenzumformers, um eine gleichmäßige Anfahr- und Bremsrampe zu
Das Stern-/Dreieck Anlaufverfahren ist für Hubanlagen nicht geeignet, erreichen. Dies minimiert das Anfahrgeräusch und erhöht die Lebensdauer des
da schon am Anfang das volle Drehmoment benötigt wird. Getriebes.

Bei Motorwicklung 230/400V (Beispiel): Bei Betrieb mit Frequenzumformer ist darauf zu achten, dass bei längerem
Betrieb unter 25Hz ein Fremdlüfter notwendig ist. Dies ist wichtig um eine aus-
Δ - Schaltung Y - Schaltung reichende Kühlung des Motors sicherzustellen. Wenn sie einen
Bremsmotor mit Frequenzumformer betreiben, speisen Sie die Bremse mit
einer separaten Steuerleitung über den FU an.
Bremsmotor
Um den Nachlauf der Anlage zu minimieren empfehlen wir den Einsatz einer
Motorbremse. Bei Getrieben mit Kugelgewindetrieb oder 2-gängiger Spindel ist
eine Bremse unbedingt erforderlich. Motorbremsen liefern wir standardmäßig
3~ 230V 3~ 400V für eine Anschlussspannung von 230V AC / Betriebsspannung 205V DC mit
Brückengleichrichter. Andere Anschlussspannungen (24V DC, 400V AC, 500V
Betriebsspannung 230V Dreieck: Betriebsspannung 400V Dreieck: AC) auf Anfrage.
Motorwicklung 230/400V Motorwicklung 400/660V
Temperaturüberwachung
Drehrichtung Standardmotoren bis 1,5 kW liefern wir ohne Temperaturüberwachung,
Die Motoren können in beide Drehrichtungen betrieben werden. Bei Anschluss da bei Spindelhubanlagen die Einschaltdauer meist gering oder der Motor
der Netzphasen in der Reihenfolge L1, L2, L3 an die Motorklemmen U1, V1 ausreichend dimensioniert ist. Die meisten Standardmotoren über 1,5 kW sind
W1 ist der Drehsinn rechtslaufend. Die Umkehr der Drehrichtung wird durch mit PTC ausgestattet.
Vertauschen von zwei beliebigen Netzleitungen erreicht. Ausführungen mit Bimetallschalter (TH), Kaltleitertemperaturfühler PTC (TF)
und kombiniert sind auf Anfrage lieferbar.
Drehzahlen
Drehstrommotoren haben je nach Polzahl verschiedene Drehzahlen. Grund- Einige Typen sind mit PTC lagernd.
sätzlich empfehlen wir unseren Standard mit 1500 min-1 (4-polig) zu wählen.
Andere Polzahlen auf Anfrage. Polumschaltbare Motoren können mit 2 ver-
schiedenen Drehzahlen betrieben werden.

Drehzahl (50 Hz) Polzahl
3000 2
1500 4 (= Vorzugstype)
1000 6
750 8
500 12

Spindelhubgetriebe 117
