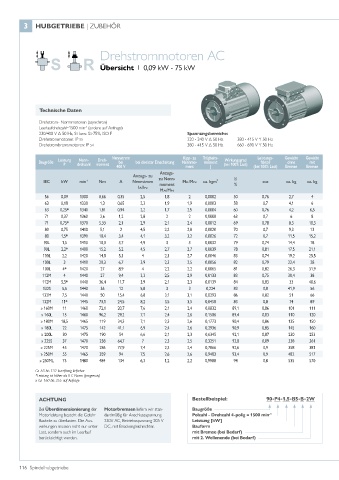

Page 116 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Drehstrommotoren AC

Übersicht 0,09 kW - 75 kW
|

Technische Daten
Drehstrom- Normmotoren (asynchron)
Leerlaufdrehzahl~1500 min (andere auf Anfrage)
-1
230/400 V Δ 50 Hz, S1 bzw. S3-75%, ISO F Spannungsbereiche:
Drehstrommotoren: IP 55 220 - 240 V Δ 50 Hz 380 - 415 V Y 50 Hz
Drehstrombremsmotoren: IP 54 380 - 415 V Δ 50 Hz 660 - 690 V Y 50 Hz

Nennstrom Kipp- zu Trägheits- Leistungs- Gewicht Gewicht
Nenn-
Wirkungsgrad
Dreh-
ohne
bei
mit
Baugröße Leistung drehzahl moment 400 V bei direkter Einschaltung Nennmo- moment (bei 100% Last) (bei 100% Last) Bremse Bremse
faktor
P
ment
J
Anzugs-
Anzugs- zu
IEC kW min -1 Nm A Nennstrom zu Nenn- MK/MN ca. kgm² % ɳ cos ca. kg ca. kg
moment
IA/IN
MA/MN
56 0,09 1300 0,66 0,35 2,5 1,8 2 0,0002 50 0,76 2,7 4
63 0,18 1330 1,3 0,65 2,3 1,9 1,9 0,0003 58 0,7 4,1 6
63 0,25* 1340 1,81 0,94 2,2 1,7 2,5 0,0004 60 0,76 4,2 6,5
71 0,37 1360 2,6 1,2 2,8 2 2 0,0008 63 0,7 6 8
71 0,75* 1370 5,33 2,1 2,9 2,1 2,4 0,0012 69 0,78 8,3 10,3
80 0,75 1410 5,1 2 4,5 2,2 2,8 0,0020 70 0,7 9,3 13
80 1,5* 1390 10,4 3,4 4,1 3,2 3,2 0,0026 72 0,7 11,5 15,2
90L 1,5 1410 10,3 3,7 4,9 3 3 0,0032 79 0,74 14,4 18
90L 2,2* 1400 15,2 5,2 4,5 2,7 2,7 0,0039 78 0,81 17,5 21,1
100L 2,2 1420 14,8 5,3 4 2,3 2,7 0,0046 83 0,74 19,2 25,5
100L 3 1410 20,3 6,7 3,9 2,3 2,5 0,0056 82 0,79 22,4 28
100L 4* 1420 27 8,9 4 2,2 2,2 0,0065 81 0,82 26,3 31,9
112M 4 1440 27 9,4 3,3 2,5 2,9 0,0133 83 0,75 30,4 38
112M 5,5* 1440 36,4 11,7 3,9 2,1 2,3 0,0139 84 0,83 33 40,6
132S 5,5 1440 36 12 5,8 3 3 0,224 83 0,8 41,9 56
132M 7,5 1440 50 15,4 6,8 3,1 3,1 0,0293 86 0,82 51 66
132M 11* 1445 73,1 24,5 8,2 3,5 3,5 0,0458 83 0,8 74 89
» 160M 11 1460 72,1 20,7 7,6 2,1 2,4 0,0832 89,1 0,86 101 111
» 160L 15 1460 96,2 29,2 7,1 2,4 2,6 0,1506 89,4 0,83 110 120
» 180M 18,5 1465 119 34,3 7,1 2,3 2,6 0,1773 90,4 0,86 135 150
» 180L 22 1475 142 41,1 6,9 2,4 2,6 0,2936 90,9 0,85 145 160
» 200L 30 1475 190 54 6,6 2,1 2,3 0,6345 92,1 0,87 230 253
» 225S 37 1470 238 64,7 7 2,3 2,5 0,3251 92,8 0,89 338 361
» 225M 45 1470 286 77,9 7,4 2,3 2,4 0,7866 92,6 0,9 358 381
» 250M 55 1465 359 94 7,5 2,6 2,6 0,9483 93,4 0,9 482 517
» 250ML 75 1480 484 134 6,3 1,2 2,2 0,9988 94 0,8 535 570

Gr. 63 bis 132 kurzfristig lieferbar
*Leistung ist höher als IEC-Norm (progressiv)
» Gr. 160 bis 355 auf Anfrage

ACHTUNG Bestellbeispiel: 90-P4-1,5-B5-B-2W
Bei Überdimensionierung der Motorbremsen liefern wir stan- Baugröße
Motorleistung besteht die Gefahr dardmäßig für Anschlussspannung Polzahl - Drehzahl 4-polig = 1500 min -1
Bauteile zu überlasten. Die Aus- 230V AC, Betriebsspannung 205 V Leistung [kW]
wirkungen müssen nicht nur unter DC, mit Brückengleichrichter. Bauform
Last, sondern auch im Leerlauf mit Bremse (bei Bedarf)
berücksichtigt werden. mit 2. Wellenende (bei Bedarf)
