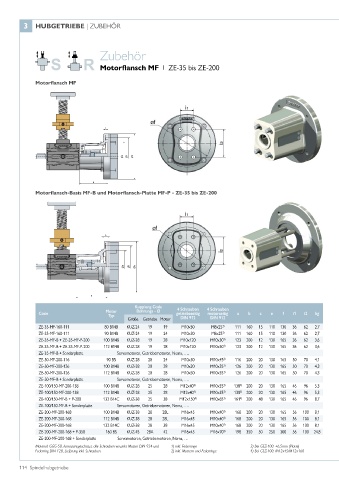

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Motorflansch MF ZE-35 bis ZE-200
|

Motorflansch MF

c i 1

nf

100 ne nf nb i 2

a
Motorflansch-Basis MF-B und Motorflansch-Platte MF-P - ZE-35 bis ZE-200
10
5
0

c i 1

nf

ne nf nb i 2
100

a

Kupplung Code
Motor Bohrungs - Ø 4 Schrauben 4 Schrauben
Code getriebeseitig motorseitig a b c e f i1 i2 kg
10 Typ
5 DIN 912 DIN 912
0 Größe Getriebe Motor
ZE-35-MF-160-111 80 B14B KUZ-24 19 19 M10x30 M8x25 1) 111 160 15 110 130 36 62 2,7
ZE-35-MF-160-111 90 B14B KUZ-24 19 24 M10x30 M8x25 1) 111 160 15 110 130 36 62 2,7
ZE-35-MF-B + ZE-35-MF-P-200 100 B14B KUZ-28 19 28 M10x120 M10x30 1) 123 200 12 130 165 36 62 3,6
ZE-35-MF-B + ZE-35-MF-P-200 112 B14B KUZ-28 19 28 M10x120 M10x30 1) 123 200 12 130 165 36 62 3,6
ZE-35-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
ZE-50-MF-200-116 90 B5 KUZ-28 20 24 M10x30 M10x45 2) 116 200 20 130 165 50 70 4,1
ZE-50-MF-200-126 100 B14B KUZ-28 20 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3
ZE-50-MF-200-126 112 B14B KUZ-28 20 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3
ZE-50-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
ZE-100/150-MF-200-138 100 B14B KUZ-28 25 28 M12x40 4) M10x35 1) 138 3) 200 20 130 165 46 96 5,3
ZE-100/150-MF-200-138 112 B14B KUZ-28 25 28 M12x40 4) M10x35 1) 138 3) 200 20 130 165 46 96 5,3
ZE-100/150-MF-B + P-200 132 B14C KUZ-38 25 38 M12x150 4) M10x65 1) 161 3) 200 48 130 165 46 96 8,7
ZE-100/150-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
ZE-200-MF-200-168 100 B14B KUZ-38 28 28L M16x45 M10x40 1) 168 200 20 130 165 56 100 8,1
ZE-200-MF-200-168 112 B14B KUZ-38 28 28L M16x45 M10x40 1) 168 200 20 130 165 56 100 8,1
ZE-200-MF-200-168 132 B14C KUZ-38 28 38 M16x45 M10x40 1) 168 200 20 130 165 56 100 8,1
ZE-200-MF-200-168 + P-350 160 B5 KUZ-45 28A 42 M16x45 M16x70 2) 198 350 30 250 300 56 100 24,8
ZE-200-MF-200-168 + Sonderplatte Servomotoren, Getriebemotoren, Nema, …
Material: GGG-50, korrosionsgeschützt, alle Schrauben verzinkt Mutter DIN 934 und 1) inkl. Federringe 3) Bei GSZ-100: +6,5mm (Platte)
Federring DIN 128, Lieferung inkl. Schrauben. 2) inkl. Muttern und Federringe 4) Bei GSZ-100: M12x45/M12x160
