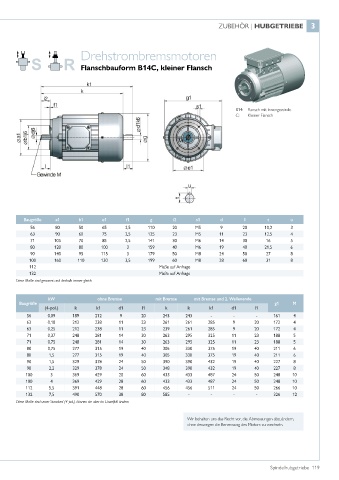

Page 119 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Drehstrombremsmotoren

Flanschbauform B14C, kleiner Flansch

B14: Flansch mit Innengewinde
C: Kleiner Flansch

Baugröße a1 b1 e1 f1 g i2 s1 d l t u
56 80 50 65 2,5 110 20 M5 9 20 10,2 3
63 90 60 75 2,5 125 23 M5 11 23 12,5 4
71 105 70 85 2,5 141 30 M6 14 30 16 5
80 120 80 100 3 159 40 M6 19 40 21,5 6
90 140 95 115 3 179 50 M8 24 50 27 8
100 160 110 130 3,5 199 60 M8 28 60 31 8
112 Maße auf Anfrage
132 Maße auf Anfrage
Diese Maße sind genormt und deshalb immer gleich

kW ohne Bremse mit Bremse mit Bremse und 2. Wellenende
Baugröße g1 M
(4-pol.) k k1 d1 l1 k k k1 d1 l1
56 0,09 189 212 9 20 243 243 - - - 161 4
63 0,18 212 238 11 23 261 261 285 9 20 172 4
63 0,25 212 238 11 23 239 261 285 9 20 172 4
71 0,37 248 281 14 30 263 295 325 11 23 188 5
71 0,75 248 281 14 30 263 295 325 11 23 188 5
80 0,75 277 315 19 40 305 330 375 19 40 211 6
80 1,5 277 315 19 40 305 330 375 19 40 211 6
90 1,5 329 378 24 50 390 390 432 19 40 227 8
90 2,2 329 378 24 50 348 390 432 19 40 227 8
100 3 369 429 28 60 433 433 487 24 50 248 10
100 4 369 429 28 60 433 433 487 24 50 248 10
112 5,5 391 448 28 60 456 456 511 24 50 266 10
Diese Maße sind unser Standard (4-pol.), können sie aber im Einzelfall ändern
132 7,5 490 570 38 80 585 - - - - 326 12
Diese Maße sind unser Standard (4-pol.), können sie aber im Einzelfall ändern

Wir behalten uns das Recht vor, die Abmessungen abzuändern,
ohne deswegen die Benennung des Motors zu wechseln.
