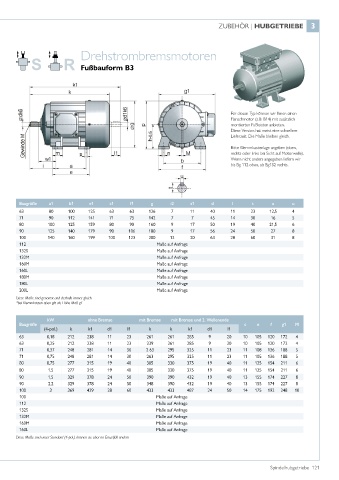

Page 121 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Drehstrombremsmotoren

Fußbauform B3

Für diesen Typ können wir Ihnen einen
Flanschmotor (z.B: B14) mit zusätzlich
montierten Fußleisten anbieten.
Diese Version hat meist eine schnellere
Lieferzeit. Die Maße bleiben gleich.

Bitte Klemmkastenlage angeben (oben,
rechts oder links bei Sicht auf Motorwelle).
Wenn nicht anders angegeben liefern wir
bis Bg 112 oben, ab Bg132 rechts.

Baugröße a1 b1 e1 c1 f1 g i2 s1 d l t u u
63 80 100 125 63 63 126 7 11 40 11 23 12,5 4
71 90 112 141 71 75 142 7 7 45 14 30 16 5
80 100 125 159 80 90 160 9 17 50 19 40 21,5 6
90 125 140 179 90 106 180 9 17 56 24 50 27 8
100 140 160 199 100 123 200 12 20 63 28 60 31 8
112 Maße auf Anfrage
132S Maße auf Anfrage
132M Maße auf Anfrage
160M Maße auf Anfrage
160L Maße auf Anfrage
180M Maße auf Anfrage
180L Maße auf Anfrage
200L Maße auf Anfrage
Diese Maße sind genormt und deshalb immer gleich
*bei Klemmkasten oben gilt als Höhe Maß g1

kW ohne Bremse mit Bremse mit Bremse und 2. Wellenende
Baugröße c e f g1 M
(4-pol.) k k1 d1 l1 k k k1 d1 l1
63 0,18 212 238 11 23 261 261 285 9 20 10 105 120 172 4
63 0,25 212 238 11 23 239 261 285 9 20 10 105 120 172 4
71 0,37 248 281 14 30 2 63 295 325 11 23 11 108 136 188 5
71 0,75 248 281 14 30 263 295 325 11 23 11 105 136 188 5
80 0,75 277 315 19 40 305 330 375 19 40 11 125 154 211 6
80 1,5 277 315 19 40 305 330 375 19 40 11 125 154 211 6
90 1,5 329 378 24 50 390 390 432 19 40 13 155 174 227 8
90 2,2 329 378 24 50 348 390 432 19 40 13 155 174 227 8
100 3 369 429 28 60 433 433 487 24 50 14 175 192 248 10
100 Maße auf Anfrage
112 Maße auf Anfrage
132S Maße auf Anfrage
132M Maße auf Anfrage
160M Maße auf Anfrage
160L Maße auf Anfrage
Diese Maße sind unser Standard (4-pol.), können sie aber im Einzelfall ändern
