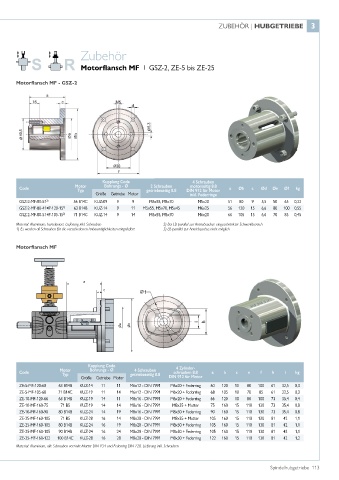

Page 113 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Zubehör

Motorflansch MF GSZ-2, ZE-5 bis ZE-25
|

Motorflansch MF - GSZ-2

Kupplung Code 4 Schrauben
motorseitig 8.8
2 Schrauben
Code Motor Bohrungs - Ø getriebeseitig 8.8 DIN 912 für Motor a Øb c Ød Øe Øf kg
Typ
Größe Getriebe Motor inkl. Federringe
GSZ-2-MF-80-51 2) 56 B14C KUZ-09 9 9 M5x55, M5x70 M5x20 51 80 9 5,5 50 65 0,22
GSZ-2-MF-80-41+P-120-15 3) 63 B14B KUZ-14 9 11 M5x55, M5x70, M5x45 M6x25 56 120 15 6,6 80 100 0,55
GSZ-2-MF-80-51+P-105-15 2) 71 B14C KUZ-14 9 14 M5x55, M5x70 M6x20 66 105 15 6,6 70 85 0,45
Material: Aluminium, harteloxiert. Lieferung inkl. Schrauben 2) Bei LB parallel zur Antriebsachse eingeschränkter Schwenkbereich
1) Es werden all Schrauben für die verschiedenen Anbaumöglichkeiten mitgeliefert 3) LB parallel zur Antriebsachse nicht möglich

Motorflansch MF

a
c
nf

ne nb i h
100

Kupplung Code 4 Zylinder-
4 Schrauben
Code Motor Bohrungs - Ø getriebeseitig 8.8 schrauben 8.8 a b c e f h i kg
Typ
Größe Getriebe Motor DIN 912 für Motor
ZE-5-MF-120-60 63 B14B KUZ-14 11 11 M6x12 - DIN 7991 M6x20 + Federring 60 120 10 80 100 61 32,5 0,3
ZE-5-MF-105-68 71 B14C KUZ-19 11 14 M6x12 - DIN 7991 M6x20 + Federring 68 105 10 70 85 61 32,5 0,3
10
5 ZE-10-MF-120-66 63 B14B KUZ-19 14 11 M8x16 - DIN 7991 M6x20 + Federring 66 120 10 80 100 73 35,4 0,4
0
ZE-10-MF-160-75 71 B5 KUZ-19 14 14 M8x16 - DIN 7991 M8x35 + Mutter 75 160 15 110 130 73 35,4 0,8
ZE-10-MF-160-90 80 B14B KUZ-24 14 19 M8x16 - DIN 7991 M8x30 + Federring 90 160 15 110 130 73 35,4 0,8
ZE-25-MF-160-105 71 B5 KUZ-28 16 14 M8x20 - DIN 7991 M8x35 + Mutter 105 160 15 110 130 81 42 1,1
ZE-25-MF-160-105 80 B14B KUZ-24 16 19 M8x20 - DIN 7991 M8x30 + Federring 105 160 15 110 130 81 42 1,1
ZE-25-MF-160-105 90 B14B KUZ-24 16 24 M8x20 - DIN 7991 M8x30 + Federring 105 160 15 110 130 81 42 1,1
ZE-25-MF-160-122 100 B14C KUZ-28 16 28 M8x20 - DIN 7991 M8x30 + Federring 122 160 15 110 130 81 42 1,2
Material: Aluminium, alle Schrauben verzinkt Mutter DIN 934 und Federring DIN 128. Lieferung inkl. Schrauben

Spindelhubgetriebe 113
