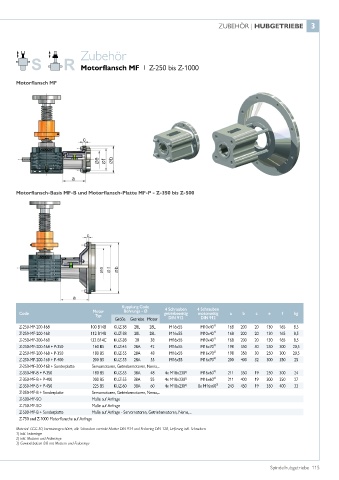

Page 115 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 33

Zubehör

Motorflansch MF Z-250 bis Z-1000
|

Motorflansch MF

Motorflansch-Basis MF-B und Motorflansch-Platte MF-P - Z-350 bis Z-500

Kupplung Code
Motor Bohrungs - Ø 4 Schrauben 4 Schrauben
Code Typ getriebeseitig motorseitig a b c e f kg
Größe Getriebe Motor DIN 912 DIN 912
Z-250-MF-200-168 100 B14B KUZ-38 28L 28L M16x55 M10x40¹⁾ 168 200 20 130 165 8,5
Z-250-MF-200-168 112 B14B KUZ-38 28L 28L M16x55 M10x40¹⁾ 168 200 20 130 165 8,5
Z-250-MF-200-168 132 B14C KUZ-38 28 38 M16x55 M10x40¹⁾ 168 200 20 130 165 8,5
Z-250-MF-200-168 + P-350 160 B5 KUZ-45 28A 42 M16x55 M16x70²⁾ 198 350 30 250 300 20,5
Z-250-MF-200-168 + P-350 180 B5 KUZ-55 28A 48 M16x55 M16x70²⁾ 198 350 30 250 300 20,5
Z-250-MF-200-168 + P-400 200 B5 KUZ-55 28A 55 M16x55 M16x70²⁾ 200 400 32 300 350 25
Z-250-MF-200-168 + Sonderplatte Servomotoren, Getriebemotoren, Nema,...
Z-350-MF-B + P-350 180 B5 KUZ-55 38A 48 4x M18x230 3) M16x60²⁾ 211 350 19 250 300 24
Z-350-MF-B + P-400 200 B5 KUZ-55 38A 55 4x M18x230 3) M16x60²⁾ 211 400 19 300 350 27
Z-350-MF-B + P-450 225 B5 KUZ-60 38A 60 4x M18x230 3) 8x M16x60²⁾ 243 450 19 350 400 33
Z-350-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema,...
Z-500-MF-SO Maße auf Anfrage
Z-750-MF-SO Maße auf Anfrage
Z-500-MF-B + Sonderplatte Maße auf Anfrage - Servomotoren, Getriebemotoren, Nema,...
Z-750 und Z-1000 Motorflansche auf Anfrage
Material: GGG-50, korrosionsgeschützt, alle Schrauben verzinkt Mutter DIN 934 und Federring DIN 128, Lieferung inkl. Schrauben.
1) inkl. Federringe
2) inkl. Muttern und Federringe
3) Gewindebolzen 8.8 mit Muttern und Federringe
