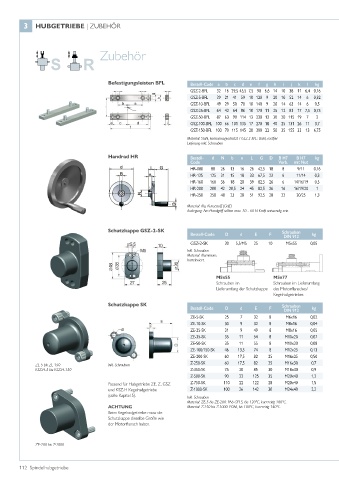

Page 112 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Befestigungsleisten BFL Bestell-Code a b c d e f g h i j k l kg
GSZ-2-BFL 32 16 29,5 45,5 7,5 90 6,6 14 10 38 11 6,4 0,16
GSZ-5-BFL 39 21 41 59 10 120 9 20 10 52 14 6 0,32
GSZ-10-BFL 49 29 50 70 10 140 9 20 14 63 14 6 0,5
GSZ-25-BFL 64 42 64 86 10 170 11 25 12 81 17 7,5 0,75
GSZ-50-BFL 87 63 90 114 13 230 13 30 20 115 19 7 2
GSZ-100-BFL 100 66 101 135 17 270 18 40 25 131 26 11 3,7
GSZ-150-BFL 100 70 115 145 20 300 22 50 35 155 33 13 6,75
Material: Stahl, korrosionsgeschützt / GSZ-2-BFL: Stahl, rostfrei
Lieferung inkl. Schrauben

Handrad HR Bestell- d N b n L G D B H7 B H7 kg
Code Vorb. mit Nut
HR-080 80 26 13 16 26 42,5 18 8 9/11 0,16
HR-125 125 31 15 18 33 67,5 23 6 11/14 0,3
HR-160 160 36 18 20 39 82,5 26 6 14/16/19 0,5
HR-200 200 42 20,5 24 45 82,5 26 16 16/19/20 1
HR-250 250 48 23 28 51 92,5 28 22 20/25 1,3

Material: Alu, Kunststoff (Griff)
Auslegung: Am Handgriff sollten max. 50 - 60 N Kraft notwendig sein.

Schutzkappe GSZ-2-SK Schrauben
Bestell-Code D d E F DIN 912 kg
GSZ-2-SK 20 5,5/M5 25 10 M5x55 0,05
Inkl. Schrauben
Material: Aluminium,
harteloxiert.

M5x55 M5x77
Schrauben im Schrauben im Lieferumfang
Lieferumfang der Schutzkappe des Motorflansches/
Kegelradgetriebes
Schutzkappe SK
Bestell-Code D d E F Schrauben kg
DIN 912
ZE-5-SK 25 7 32 8 M6x16 0,02
ZE-10-SK 30 9 32 8 M8x16 0,04
ZE-25-SK 31 9 49 8 M8x16 0,05
ZE-35-SK 35 11 54 8 M10x20 0,07
ZE-50-SK 35 11 55 8 M10x20 0,08
ZE-100/150-SK 46 13,5 74 8 M12x25 0,13
ZE-200-SK 60 17,5 82 25 M16x25 0,50
ZE-5 bis ZE-150 inkl. Schrauben Z-250-SK 60 17,5 82 25 M16x30 0,7
KSZ-H-5 bis KSZ-H-150 Z-350-SK 75 20 85 30 M18x30 0,9
Z-500-SK 90 22 125 35 M20x40 1,2
Passend für Hubgetriebe ZE, Z, GSZ Z-750-SK 110 22 122 28 M20x40 1,5
und KSZ-H Kegelradgetriebe Z-1000-SK 100 26 142 30 M24x40 2,2
(siehe Kapitel 5). Inkl. Schrauben
Material: ZE-5 bis ZE-200: PA6 GF15, bis 120°C, kurzzeitig 180°C.
ACHTUNG Material: Z-250 bis Z-1000: POM, bis 100°C, kurzzeitig 140°C.
Beim Kegelradgetriebe muss die
Schutzkappe dieselbe Größe wie
der Motorflansch haben.

ZE-200 bis Z-1000
