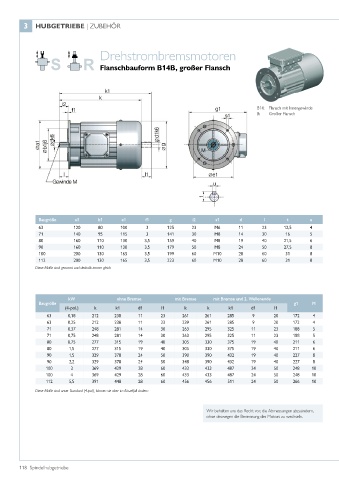

Drehstrombremsmotoren

Flanschbauform B14B, großer Flansch

B14: Flansch mit Innengewinde
B: Großer Flansch

Baugröße a1 b1 e1 f1 g i2 s1 d l t u
63 120 80 100 3 125 23 M6 11 23 12,5 4
71 140 95 115 3 141 30 M8 14 30 16 5
80 160 110 130 3,5 159 40 M8 19 40 21,5 6
90 160 110 130 3,5 179 50 M8 24 50 27,5 8
100 200 130 165 3,5 199 60 M10 28 60 31 8
112 200 130 165 3,5 223 60 M10 28 60 31 8
Diese Maße sind genormt und deshalb immer gleich

kW ohne Bremse mit Bremse mit Bremse und 2. Wellenende
Baugröße g1 M
(4-pol.) k k1 d1 l1 k k k1 d1 l1
63 0,18 212 238 11 23 261 261 285 9 20 172 4
63 0,25 212 238 11 23 239 261 285 9 20 172 4
71 0,37 248 281 14 30 263 295 325 11 23 188 5
71 0,75 248 281 14 30 263 295 325 11 23 188 5
80 0,75 277 315 19 40 305 330 375 19 40 211 6
80 1,5 277 315 19 40 305 330 375 19 40 211 6
90 1,5 329 378 24 50 390 390 432 19 40 227 8
90 2,2 329 378 24 50 348 390 432 19 40 227 8
100 3 369 429 28 60 433 433 487 24 50 248 10
100 4 369 429 28 60 433 433 487 24 50 248 10
112 5,5 391 448 28 60 456 456 511 24 50 266 10
Diese Maße sind unser Standard (4-pol.), können sie aber im Einzelfall ändern

Wir behalten uns das Recht vor, die Abmessungen abzuändern,
ohne deswegen die Benennung des Motors zu wechseln.
