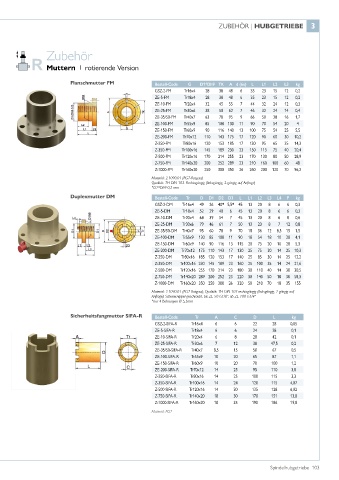

Page 103 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Zubehör

Muttern rotierende Version
|

Flanschmutter FM Bestell-Code G D1*Dh9 TK A d (6x) L L1 L2 L3 kg
GSZ-2-FM Tr16x4 28 38 48 6 35 23 15 12 0,2
ZE-5-FM Tr18x4 28 38 48 6 35 23 15 12 0,2
ZE-10-FM Tr20x4 32 45 55 7 44 32 24 12 0,3
ZE-25-FM Tr30x6 38 50 62 7 46 32 24 14 0,4
ZE-35/50-FM Tr40x7 63 78 95 9 66 50 38 16 1,7
ZE-100-FM Tr55x9 85 108 130 11 90 70 54 20 4
ZE-150-FM Tr60x9 90 116 140 13 100 75 54 25 5,5
ZE-200-FM Tr70x12 110 143 175 17 120 90 60 30 10,2
Z-250-FM Tr80x16 120 153 185 17 130 95 65 35 14,3
Z-350-FM Tr100x16 145 189 230 23 150 115 75 40 20,4
Z-500-FM Tr120x16 170 214 255 23 170 130 80 50 28,9
Z-750-FM Tr140x20 200 252 289 23 210 160 100 60 48
Z-1000-FM Tr160x20 250 300 350 26 260 200 120 70 96,2
Material: 2.1090.01 (RG7-Rotguss)
Qualität: 7H DIN 103. Rechtsgängig (linksgängig, 2-gängig auf Anfrage)
*D1=Dh9-0,2 mm
Duplexmutter DM Bestell-Code Tr D D1 D2 D3 L L1 L2 L3 L4 F kg
GSZ-2-DM Tr16x4 49 26 40* 5,5* 45 13 20 8 6 6 0,3
ZE-5-DM Tr18x4 52 29 40 6 45 13 20 8 6 6 0,3
ZE-10-DM Tr20x4 68 39 54 7 45 13 20 8 6 8 0,6
ZE-25-DM Tr30x6 79 46 61 7 50 13 23 8 7 12 0,8
ZE-35/50-DM Tr40x7 95 60 78 9 70 18 36 12 8,5 15 1,5
ZE-100-DM Tr55x9 130 85 108 11 90 18 54 18 10 20 4,1
ZE-150-DM Tr60x9 140 90 116 13 115 20 75 20 10 20 5,3
ZE-200-DM Tr70x12 175 110 143 17 130 25 75 30 14 25 10,3
Z-250-DM Tr80x16 185 120 153 17 140 25 85 30 14 25 12,2
Z-350-DM Tr100x16 230 145 189 23 160 25 100 35 14 24 21,6
Z-500-DM Tr120x16 255 170 214 23 180 30 110 40 14 30 30,5
Z-750-DM Tr140x20 289 200 252 23 220 30 140 50 18 30 58,3
Z-1000-DM Tr160x20 350 250 300 26 320 50 210 70 18 35 155
Material: 2.1090.01 (RG7-Rotguss); Qualität: 7H DIN 103 rechtsgängig (linksgängig, 2-gängig auf
Anfrage); Schmiernippel geschraubt, bis ZE-50 G1/8”, ab ZE-100 G1/4”
*nur 4 Bohrungen Ø 5,5mm
Sicherheitsfangmutter SIFA-R Bestell-Code Tr A C D L kg
GSZ-2-SIFA-R Tr16x4 6 6 22 28 0,05
ZE-5-SIFA-R Tr18x4 6 6 24 28 0,1
ZE-10-SIFA-R Tr20x4 6 8 28 42 0,1
ZE-25-SIFA-R Tr30x6 7 12 38 47,5 0,2
ZE-35/50-SIFA-R Tr40x7 8,5 15 50 67 0,5
ZE-100-SIFA-R Tr55x9 10 20 65 87 1,1
ZE-150-SIFA-R Tr60x9 10 20 70 100 1,2
ZE-200-SIFA-R Tr70x12 14 25 95 110 3,8
Z-250-SIFA-R Tr80x16 14 25 100 115 3,3
Z-350-SIFA-R Tr100x16 14 24 120 115 4,07
Z-500-SIFA-R Tr120x16 14 30 135 128 6,02
Z-750-SIFA-R Tr140x20 18 30 170 151 13,8
Z-1000-SIFA-R Tr160x20 18 35 190 186 19,8
Material: RG7

Spindelhubgetriebe 103
