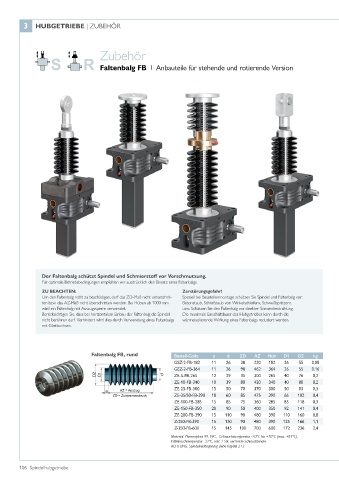

Page 106 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Faltenbalg FB Anbauteile für stehende und rotierende Version
|

Der Faltenbalg schützt Spindel und Schmierstoff vor Verschmutzung.
Für optimale Betriebsbedingungen empfehlen wir ausdrücklich den Einsatz eines Faltenbalgs.
ZU BEACHTEN: Zerstörungsgefahr!
Um den Faltenbalg nicht zu beschädigen, darf das ZD-Maß nicht unterschrit- Speziell bei Baustellenmontage schützen Sie Spindel und Faltenbalg vor:
ten bzw. das AZ-Maß nicht überschritten werden. Bei Hüben ab 1000 mm Betonstaub, Schleifstaub von Winkelschleifern, Schweißspritzern,
wird ein Faltenbalg mit Auszugssperre verwendet. usw. Schützen Sie den Faltenbalg vor direkter Sonnenbestrahlung.
Berücksichtigen Sie, dass bei horizontalem Einbau der Faltenbalg die Spindel Die maximale Einschaltdauer des Hubgetriebes kann durch die
nicht berühren darf. Verhindert wird dies durch Verwendung eines Faltenbalgs wärmeisolierende Wirkung eines Faltenbalgs reduziert werden.
mit Gleitbuchsen.

Faltenbalg FB, rund Bestell-Code a d ZD AZ Hub D1 D2 kg
GSZ-2-FB-182 11 26 38 220 182 26 55 0,08
GSZ-2-FB-364 11 26 98 462 364 26 55 0,16
ZE-5-FB-265 12 29 35 300 265 40 76 0,2
ZE-10-FB-340 10 39 80 420 340 40 80 0,2
ZE-25-FB-300 15 50 70 370 300 50 83 0,3
AZ = Auszug
ZD = Zusammendruck ZE-35/50-FB-390 18 60 85 475 390 66 102 0,4
ZE-100-FB-285 15 85 75 360 285 85 118 0,3
ZE-150-FB-350 20 90 50 400 350 92 141 0,4
ZE-200-FB-390 15 110 90 480 390 110 160 0,8
Z-250-FB-390 15 120 90 480 390 125 166 1,1
Z-350-FB-600 15 145 100 700 600 172 236 2,4
Material: Thermoplast 99, PVC, Gebrauchstemperatur -20°C bis +70°C (max. +85°C),
Kältebruchtemperatur -32°C, inkl. 2 Stk. verzinkte Schlauchbinder.
ACHTUNG: Spindelverlängerung siehe Kapitel 2+3
