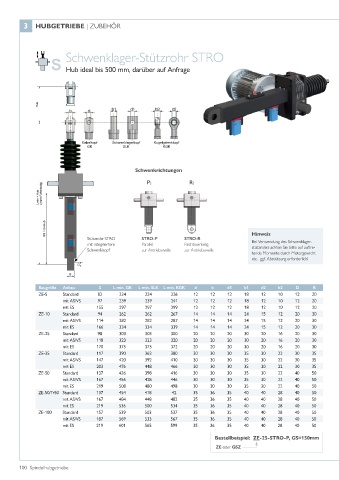

Page 100 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Schwenklager-Stützrohr STRO

Hub ideal bis 500 mm, darüber auf Anfrage

Hub
b

Gabelkopf Schwenklagerkopf Kugelgelenkkopf
GK SLK KGK

Schwenkrichtungen
P: R:
Lmin + Hub (ohne Faltenbalg)

GS = S+Hub Hinweis

Stützrohr STRO STRO-P STRO-R
mit integriertem Parallel Rechtswinkelig
100 Bei Verwendung des Schwenklager-
Schwenkkopf zur Antriebswelle zur Antriebswelle stützrohrs achten Sie bitte auf auftre-
tende Momente durch Motorgewicht
etc. ggf. Abstützung erforderlich!
D
B
Baugröße Anbau S L min. GK L min. SLK L min. KGK d b d1 b1 d2 b2 D B
ZE-5 Standard 82 224 224 226 12 12 12 18 12 10 12 20
10
5 mit AS/VS 97 239 239 241 12 12 12 18 12 10 12 20
0
mit ES 155 297 297 299 12 12 12 18 12 10 12 20
ZE-10 Standard 94 262 262 267 14 14 14 24 15 12 20 30
mit AS/VS 114 282 282 287 14 14 14 24 15 12 20 30
mit ES 166 334 334 339 14 14 14 24 15 12 20 30
ZE-25 Standard 98 303 303 300 20 20 20 30 20 16 20 30
mit AS/VS 118 323 323 320 20 20 20 30 20 16 20 30
mit ES 170 375 375 372 20 20 20 30 20 16 20 30
ZE-35 Standard 117 390 362 380 30 30 30 35 30 22 30 35
mit AS/VS 147 420 392 410 30 30 30 35 30 22 30 35
mit ES 203 476 448 466 30 30 30 35 30 22 30 35
ZE-50 Standard 137 426 398 416 30 30 30 35 30 22 40 50
mit AS/VS 167 456 428 446 30 30 30 35 30 22 40 50
mit ES 219 508 480 498 30 30 30 35 30 22 40 50
ZE-50/Tr50 Standard 137 454 418 42 35 36 35 40 40 28 40 50
mit AS/VS 167 484 448 482 35 36 35 40 40 28 40 50
mit ES 219 536 500 534 35 36 35 40 40 28 40 50
ZE-100 Standard 157 539 503 537 35 36 35 40 40 28 40 50
mit AS/VS 187 569 533 567 35 36 35 40 40 28 40 50
mit ES 219 601 565 599 35 36 35 40 40 28 40 50
Bestellbeispiel: ZE-25-STRO-P, GS=150mm
ZE oder GSZ
