ZUBEHÖR | HUBGETRIEBE 3

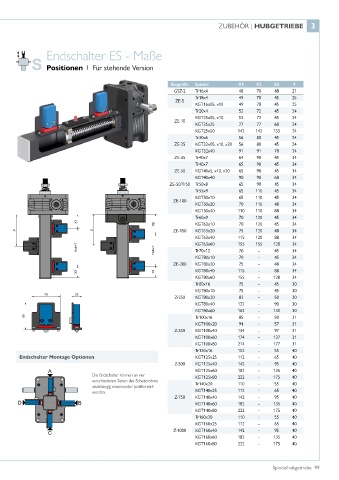

Endschalter ES - Maße

Positionen Für stehende Version
|

Baugröße Spindel X1 X2 X3 Y
GSZ-2 Tr16x4 48 70 48 21
Tr18x4 49 70 45 25
ZE-5
KGT16x05, x10 49 70 45 25
Tr20x4 52 72 45 24
KGT25x05, x10 52 72 45 24
ZE-10
KGT25x25 77 77 68 24
KGT25x50 142 142 133 24
Tr30x6 56 80 45 24
ZE-25 KGT32x05, x10, x20 56 80 45 24
KGT32x40 91 91 78 24
ZE-35 Tr40x7 64 90 45 34
Tr40x7 65 90 45 34
ZE-50 KGT40x5, x10, x20 65 90 45 34
KGT40x40 90 90 68 34
ZE-50/Tr50 Tr50x8 65 90 45 34
Tr55x9 65 110 45 34
KGT50x10 65 110 45 34
ZE-100
KGT50x20 70 110 48 34
KGT50x40 110 110 88 34
Tr60x9 70 120 45 34
X1
X1 X2 KGT63x10 70 120 45 34
S S X2 ZE-150 KGT63x20 75 120 48 34
S S
KGT63x40 115 120 88 34
Hub+Y Hub+Y KGT63x60 155 155 128 34
34
Tr70x12
45
70
-
Hub+Y Hub+Y KGT80x10 70 - 45 34
ZE-200 KGT80x20 75 - 48 34
X3 X3 KGT80x40 115 - 88 34
KGT80x60 155 - 128 34
X3 X3 Tr80x16 75 - 45 30
KGT80x10 75 - 45 30
70 25
Z-250 KGT80x20 82 - 50 30
KGT80x40 122 - 90 30
70 25
KGT80x60 162 - 130 30
65 Tr100x16 85 - 50 31
KGT100x20 94 - 57 31
Z-350 KGT100x40 134 - 97 31
65
KGT100x60 174 - 137 31
KGT100x80 214 - 177 31
A Tr120x16 102 - 55 40
100
Endschalter Montage Optionen KGT125x25 112 - 65 40
Z-500 KGT125x40 142 - 95 40
A KGT125x60 182 - 135 40
100 Die Endschalter können an vier
D B KGT125x80 222 - 175 40
verschiedenen Seiten des Schutzrohres Tr140x20 110 - 55 40
unabhängig voneinander positioniert
werden. KGT140x25 112 - 65 40
Z-750 KGT140x40 142 - 95 40
D C B KGT140x60 182 - 135 40
10
5 KGT140x80 222 - 175 40
0
Tr160x20 110 - 55 40
KGT160x25 112 - 65 40
C Z-1000 KGT160x40 142 - 95 40
10 KGT160x60 182 - 135 40
5
0 KGT160x80 222 - 175 40
