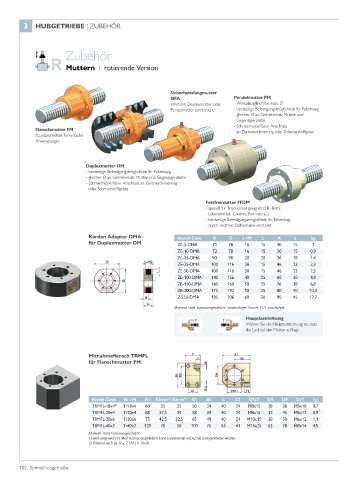

Page 102 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Muttern rotierende Version
|

Sicherheitsfangmutter
SIFA Pendelmutter PM
Wird mit Duplexmutter oder - Winkelausgleich bis max. 3°
Pendelmutter kombiniert. - beidseitige Befestigungsmöglichkeit für Faltenbalg
- gleicher Ø an Getriebehals, Mutter und
Gegenlagerplatte
- Schmiernippel bzw. Anschluss
Flanschmutter FM an Zentralschmierung oder Schmierstoffgeber
Standardmutter für einfache
Anwendungen

Duplexmutter DM
- beidseitige Befestigungsmöglichkeit für Faltenbalg
- gleicher Ø an Getriebehals, Mutter und Gegenlagerplatte
- Schmiernippel bzw. Anschluss an Zentralschmierung
oder Schmierstoffgeber

Fettfreimutter FFDM
- speziell für Trockenlauf geeignet (z.B. Textil,
Lebensmittel, Chemie, Reinraum,...)
- beidseitige Befestigungsmöglichkeit für Faltenbalg
- durch rostfreie Stahlscheibe verstärkt
Kardan Adapter DMA Bestell-Code B D c-H9 L A a kg
für Duplexmutter DM ZE-5-DMA 72 78 16 15 30 15 1
ZE-10-DMA 72 78 16 15 30 15 0,9
ZE-25-DMA 90 98 20 20 36 18 1,4
ZE-35-DMA 100 116 28 15 46 23 2,3
ZE-50-DMA 100 116 30 15 46 23 2,3
ZE-100-DMA 140 156 40 25 60 30 4,8
ZE-150-DMA 145 160 50 25 76 38 6,8
ZE-200-DMA 175 192 50 25 80 40 10,3
Z-250-DMA 185 206 60 30 90 45 12,7

Material: Stahl, korrosionsgeschützt; Schwenklager: Bronze, PTFE beschichtet

F F Hauptlastrichtung
Wählen Sie die Hauptlastrichtung so, dass
die Last auf der Mutter aufliegt.

Mitnahmeflansch TRMFL
für Flanschmutter FM

Bestell-Code für FM A1 A2max A2min 1) B1 B2 C C1 G1xT D1 D4 GxT kg
1)
TRMFL-18x4 2) Tr18x4 60 35 25 50 34 40 24 M8x15 28 38 M5x10 0,7
TRMFL-20x4 Tr20x4 68 37,5 29 58 39 40 24 M8x15 32 45 M6x12 0,9
TRMFL-30x6 Tr30x6 75 42,5 32,5 65 49 40 24 M10x15 38 50 M6x12 1,1
TRMFL-40x7 Tr40x7 120 70 50 100 76 65 41 M14x25 63 78 M8x14 4,5
Material: Stahl, korrosionsgeschützt
1) werkseitig wird mit Maß A2max ausgeliefert! Kann kundenseitig auf A2min nachgearbeitet werden.
2) Passend auch für GSZ-2-FM (Tr 16x4)
