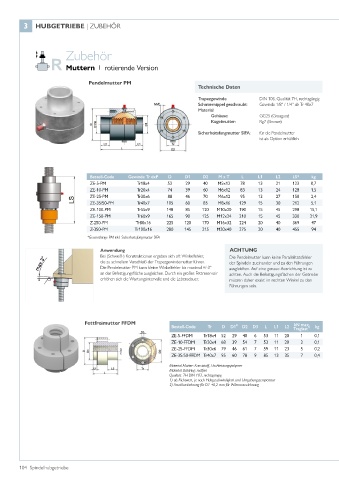

Page 104 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Muttern rotierende Version
|

Pendelmutter PM
Technische Daten
Trapezgewinde: DIN 103, Qualität 7H, rechtsgängig
Schmiernippel geschraubt: Gewinde 1/8“ / 1/4“ ab Tr 40x7
Material:
Gehäuse: GG25 (Grauguss)
Kugelmutter: Rg7 (Bronze)
Sicherheitsfangmutter SIFA: für die Pendelmutter
: ist als Option erhältlich

Bestell-Code Gewinde Tr dxP D D1 D2 M x T L L1 L2 LS* kg
ZE-5-PM Tr18x4 52 29 40 M5x12 78 13 21 123 0,7
ZE-10-PM Tr20x4 74 39 60 M6x12 83 13 24 128 1,5
ZE-25-PM Tr30x6 88 46 70 M6x12 95 13 27 158 2,4
ZE-35/50-PM Tr40x7 105 60 85 M8x16 129 15 30 212 5,1
ZE-100-PM Tr55x9 148 85 120 M10x20 190 15 45 298 15,1
ZE-150-PM Tr60x9 165 90 125 M12x24 210 15 45 330 21,9
Z-250-PM Tr80x16 225 120 170 M16x32 224 20 40 369 47
Z-350-PM Tr100x16 280 145 215 M20x40 275 20 40 455 94
*Gesamtlänge PM inkl. Sicherheitsfangmutter SIFA
Anwendung ACHTUNG
Bei (Schweiß-) Konstruktionen ergeben sich oft Winkelfehler, Die Pendelmutter kann keine Parallelitätsfehler
die zu schnellem Verschleiß der Trapezgewindemutter führen. der Spindeln zueinander und zu den Führungen
Die Pendelmutter PM kann kleine Winkelfehler bis maximal +/-3° ausgleichen. Auf eine genaue Ausrichtung ist zu
an der Befestigungsfläche ausgleichen. Durch ein großes Fettreservoir achten. Auch die Befestigungsflächen der Getriebe
erhöhen sich die Wartungsintervalle und die Lebensdauer. müssen daher exakt im rechten Winkel zu den
Führungen sein.

Fettfreimutter FFDM kN max.
Bestell-Code Tr D D1²⁾ D2 D3 L L1 L2 Traglast¹⁾ kg
ZE-5-FFDM Tr18x4 52 29 40 6 53 11 20 1 0,1
ZE-10-FFDM Tr20x4 68 39 54 7 53 11 20 2 0,1
ZE-25-FFDM Tr30x6 79 46 61 7 59 11 23 5 0,2
ZE-35/50-FFDM Tr40x7 95 60 78 9 85 13 35 7 0,4

Material Mutter: Kunststoff, Hochleistungspolymer
Material Stahlring: rostfrei
Qualität: 7H DIN 103, rechtsgängig
1) als Richtwert, je nach Hubgeschwindigkeit und Umgebungstemperatur
2) Anschlussbohrung für D1 +0,2 mm für Wärmeausdehnung
