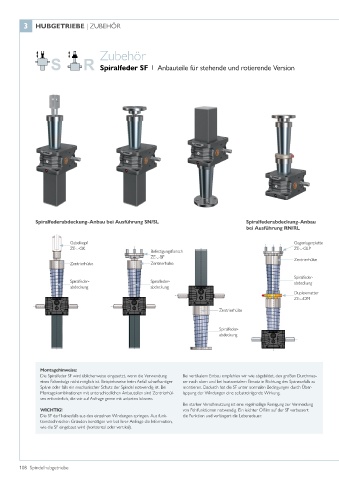

Page 108 - Spindelhubgetriebe

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Spiralfeder SF Anbauteile für stehende und rotierende Version
|

Hub
Spiralfederabdeckung-Anbau bei Ausführung SN/SL b Spiralfederabdeckung-Anbau
bei Ausführung RN/RL
Hub Hub
b b
Gabelkopf Gegenlagerplatte
ZE-..-GK ZE-..-GLP
Befestigungsflansch
ZE-..-BF Zentrierhülse
Zentrierhülse Zentrierhülse Hub
b
Spiralfeder-
Spiralfeder- Spiralfeder- abdeckung
abdeckung abdeckung
Duplexmutter
ZE-..-DM

Lmin + Hub (ohne Faltenbalg) Lmin + Hub (ohne Faltenbalg) Lmin + Hub (ohne Faltenbalg) Zentrierhülse

Spiralfeder-
abdeckung
GS = S+Hub GS = S+Hub 100 GS = S+Hub Lmin + Hub (ohne Faltenbalg)

100 100
Montagehinweise:
Die Spiralfeder SF wird üblicherweise eingesetzt, wenn die Verwendung Bei vertikalem Einbau empfehlen wir wie abgebildet, den großen Durchmes-
GS = S+Hub
D
eines Faltenbalgs nicht möglich ist. Beispielsweise beim Anfall scharfkantiger ser nach oben und bei horizontalem Einsatz in Richtung des Späneanfalls zu
D
D
B
Späne oder falls ein mechanischer Schutz der Spindel notwendig ist. Bei montieren. Dadurch hat die SF unter normalen Bedingungen durch Über-
B
B
Montagekombinationen mit unterschiedlichen Anbauteilen sind Zentrierhül- lappung der Windungen eine selbstreinigende Wirkung.
100
sen erforderlich, die wir auf Anfrage gerne mit anbieten können.
Bei starker Verschmutzung ist eine regelmäßige Reinigung zur Vermeidung
10
10
10 WICHTIG! 5 von Fehlfunktionen notwendig. Ein leichter Ölfilm auf der SF verbessert
5 5 0
0
0 Die SF darf keinesfalls aus den einzelnen Windungen springen. Aus funk- die Funktion und verlängert die Lebensdauer. D
tionstechnischen Gründen benötigen wir bei Ihrer Anfrage die Information, B
wie die SF eingebaut wird (horizontal oder vertikal).
10
5
0
108 Spindelhubgetriebe
