3 HUBGETRIEBE | ZUBEHÖR

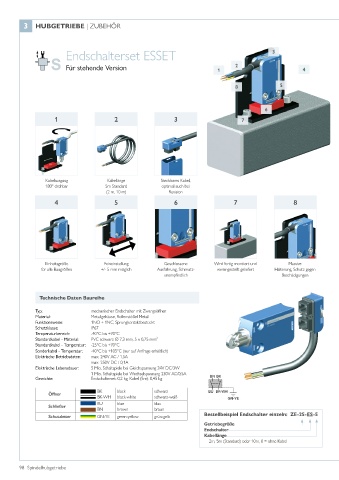

Endschalterset ESSET 3

Für stehende Version 1 2 4

8 5

6
1 2 3 7

Kabelausgang Kabellänge Steckbares Kabel,
180° drehbar 5m Standard optimal auch bei
(2 m, 10 m) Revision

4 5 6 7 8

Einheitsgröße Feineinstellung Geschlossene Wird fertig montiert und Massive
für alle Baugrößen +/- 5 mm möglich Ausführung, Schmutz- voreingestellt geliefert Halterung, Schutz gegen
unempfindlich Beschädigungen

Technische Daten Baureihe

Typ: mechanischer Endschalter mit Zwangsöffner
Material: Metallgehäuse, Rollenstößel Metall
Funktionsweise: 1NO + 1NC, Sprungkontaktbestückt
Schutzklasse: IP67
Temperaturbereich: -40°C bis +70°C
Standardkabel - Material: PVC schwarz Ø 7,3 mm, 5 x 0,75 mm²
Standardkabel - Temperatur: -25°C bis +70°C
Sonderkabel - Temperatur: -40°C bis +105°C (nur auf Anfrage erhältlich)
Elektrische Betriebsdaten: max. 240V AC / 1,5A
max. 250V DC / 0,1A
Elektrische Lebensdauer: 5 Mio. Schaltspiele bei Gleichspannung 24V DC/3W
1 Mio. Schaltspiele bei Wechselspannung 230V AC/0,5A
Gewichte: Endschalterset: 0,2 kg; Kabel (5m): 0,45 kg

BK black schwarz
Öffner
BK-WH black-white schwarz-weiß
BU blue blau
Schließer
BN brown braun
Schutzleiter GN-YE green-yellow grün-gelb Bestellbeispiel Endschalter einzeln: ZE-25-ES-5
Getriebegröße
Endschalter
Kabellänge
2m, 5m (Standard) oder 10m, 0 = ohne Kabel
