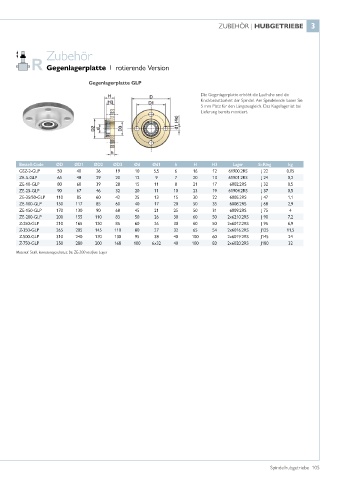

Page 105 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Zubehör

Gegenlagerplatte rotierende Version
|

Gegenlagerplatte GLP
Die Gegenlagerplatte erhöht die Laufruhe und die
Knickbelastbarkeit der Spindel. Am Spindelende lassen Sie
5 mm Platz für den Längsausgleich. Das Kugellager ist bei
Lieferung bereits montiert.

Bestell-Code ØD ØD1 ØD2 ØD3 Ød Ød1 h H H3 Lager Si-Ring kg
GSZ-2-GLP 50 40 26 19 10 5,5 6 16 12 61900.2RS J 22 0,05
ZE-5-GLP 65 48 29 20 12 9 7 20 13 61901.2RS J 24 0,2
ZE-10-GLP 80 60 39 28 15 11 8 21 17 6002.2RS J 32 0,5
ZE-25-GLP 90 67 46 32 20 11 10 23 19 61904.2RS J 37 0,5
ZE-35/50-GLP 110 85 60 42 25 13 15 30 22 6005.2RS J 47 1,1
ZE-100-GLP 150 117 85 60 40 17 20 50 35 6008.2RS J 68 2,9
ZE-150-GLP 170 130 90 68 45 21 25 50 31 6009.2RS J 75 4
ZE-200-GLP 200 155 110 83 50 26 30 60 50 2x6210.2RS J 90 7,2
Z-250-GLP 210 165 120 85 60 26 30 60 50 2x6012.2RS J 95 6,9
Z-350-GLP 265 205 145 110 80 27 32 65 54 2x6016.2RS J125 11,5
Z-500-GLP 310 240 170 130 95 38 40 100 60 2x6019.2RS J145 24
Z-750-GLP 350 280 200 168 100 6x32 40 100 83 2x6020.2RS J180 32
Material: Stahl, korrosionsgeschützt; Bis ZE-200 rostfreie Lager

Spindelhubgetriebe 105
