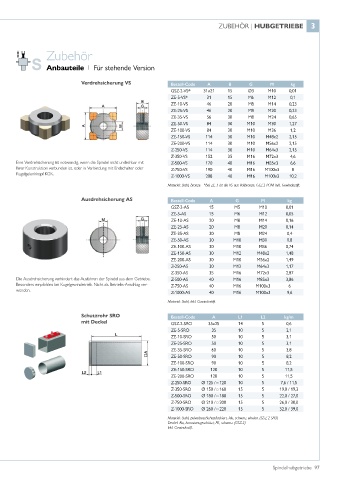

Page 97 - Spindelhubgetriebe

ZUBEHÖR | HUBGETRIEBE 3

Zubehör Zubehör

Anbauteile Für stehende Version Anbauteile Für stehende Version
|
|
Verdrehsicherung VS Bestell-Code A B G M kg
GSZ-2-VS* 31x21 15 Ø3 M10 0,01
ZE-5-VS* 31 15 M6 M12 0,1
ZE-10-VS 46 20 M8 M14 0,23
ZE-25-VS 46 20 M8 M20 0,23
ZE-35-VS 56 30 M8 M24 0,65
ZE-50-VS 84 30 M10 M30 1,27
ZE-100-VS 84 30 M10 M36 1,2
ZE-150-VS 114 30 M10 M48x2 2,15
ZE-200-VS 114 30 M10 M56x2 2,15
Z-250-VS 114 30 M10 M64x3 2,15
Z-350-VS 152 35 M16 M72x3 4,6
Eine Verdrehsicherung ist notwendig, wenn die Spindel nicht undrehbar mit Z-500-VS 170 40 M16 M85x3 6,6
Ihrer Konstruktion verbunden ist, oder in Verbindung mit Endschalter oder Z-750-VS 190 40 M16 M100x3 8
Kugelgelenkkopf KGK.
Z-1000-VS 208 40 M16 M100x3 10,2
Material: Stahl, Bronze - *Bei ZE-5 ist die VS aus Vollbronze. GSZ-2 POM inkl. Gewindestift.

Ausdrehsicherung AS Bestell-Code A G M kg
GSZ-2-AS 15 M5 M10 0,01
ZE-5-AS 15 M6 M12 0,05
ZE-10-AS 20 M8 M14 0,16
ZE-25-AS 20 M8 M20 0,14
ZE-35-AS 30 M8 M24 0,4
ZE-50-AS 30 M10 M30 0,8
ZE-100-AS 30 M10 M36 0,74
ZE-150-AS 30 M12 M48x2 1,48
ZE-200-AS 30 M10 M56x2 1,49
Z-250-AS 30 M12 M64x3 1,17
Z-350-AS 35 M16 M72x3 2,87
Die Ausdrehsicherung verhindert das Ausfahren der Spindel aus dem Getriebe. Z-500-AS 40 M16 M85x3 3,86
Besonders empfohlen bei Kugelgewindetrieb. Nicht als Betriebs-Anschlag ver- Z-750-AS 40 M16 M100x3 6
wenden.
Z-1000-AS 40 M16 M100x3 9,6
Material: Stahl, Inkl. Gewindestift.
Schutzrohr SRO Bestell-Code A L1 L2 kg/m
mit Deckel GSZ-2-SRO 35x25 14 5 0,6
ZE-5-SRO 35 10 5 2,1
ZE-10-SRO 50 10 5 3,1
ZE-25-SRO 50 10 5 3,1
ZE-35-SRO 60 10 5 3,8
ZE-50-SRO 90 10 5 8,2
ZE-100-SRO 90 10 5 8,2
ZE-150-SRO 120 10 5 11,5
ZE-200-SRO 120 10 5 11,5
Z-250-SRO Ø 125 / ■■ 120 10 5 7,6 / 11,5
Z-350-SRO Ø 150 / ■■ 160 15 5 19,0 / 19,3
Z-500-SRO Ø 180 / ■■ 180 15 5 22,0 / 27,0
Z-750-SRO Ø 210 / ■■ 200 15 5 26,0 / 30,0
Z-1000-SRO Ø 260 / ■■ 220 15 5 32,0 / 39,0
Material: Stahl, pulverbeschichtet/lackiert. Alu, schwarz eloxiert (GSZ-2-SRO)
Deckel: Alu, korrosionsgeschützt; PE, schwarz (GSZ-2)
Inkl. Gewindestift.

Spindelhubgetriebe 97
