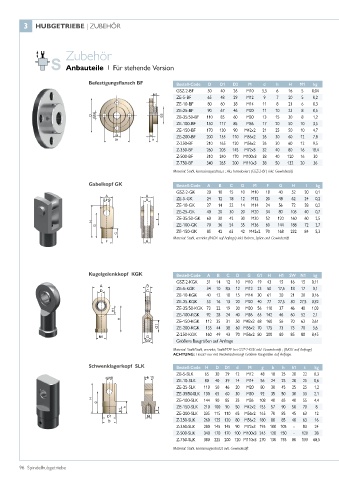

3 HUBGETRIEBE | ZUBEHÖR

Zubehör

Anbauteile Für stehende Version
|

Befestigungsflansch BF Bestell-Code D D1 D2 M d h H M1 kg
GSZ-2-BF 50 40 26 M10 5,5 6 16 5 0,04
M1
ZE-5-BF 65 48 29 M12 9 7 20 5 0,2
ZE-10-BF 80 60 38 M14 11 8 21 6 0,3
ZE-25-BF 90 67 46 M20 11 10 23 8 0,5
D d(4x) D2 ZE-35/50-BF 110 85 60 M30 13 15 30 8 1,2
ZE-100-BF 150 117 85 M36 17 20 50 10 3,5
ZE-150-BF 170 130 90 M42x2 21 25 50 10 4,7
M h ZE-200-BF 200 155 110 M56x2 26 30 60 12 7,8
D1 H
Z-250-BF 210 165 120 M56x2 26 30 60 12 9,5
Z-350-BF 260 205 145 M72x3 32 40 80 16 18,4
Z-500-BF 310 240 170 M100x3 38 40 120 16 30
Z-750-BF 340 265 200 M110x3 38 50 132 20 36
Material: Stahl, korrosionsgeschützt ; Alu, harteloxiert (GSZ-2-BF) inkl. Gewindestift

Gabelkopf GK Bestell-Code A B C D M F G H I kg
GSZ-2-GK 20 10 15 10 M10 18 40 52 20 0,1
A A
D-H9 B ZE-5-GK 24 12 18 12 M12 20 48 62 24 0,2
ZE-10-GK 27 14 22 14 M14 24 56 72 28 0,2
ZE-25-GK 40 20 30 20 M20 34 80 105 40 0,7
ZE-35/50-GK 60 30 42 30 M30 52 120 160 60 2,5
I
H
G ZE-100-GK 70 36 54 35 M36 60 144 188 72 3,7
ZE-150-GK 85 42 63 42 M42x2 70 168 232 84 5,3
C
Material: Stahl, verzinkt (INOX auf Anfrage) inkl. Bolzen, Splint und Gewindestift
F M

Kugelgelenkkopf KGK Bestell-Code A B C D G G1 H H1 SW N1 kg
GSZ-2-KGK 31 14 12 10 M10 19 43 15 16 15 0,11
A B
D C ZE-5-KGK 34 10 8,5 12 M12 23 50 17,5 18 17 0,1
ZE-10-KGK 40 12 10 15 M14 30 61 20 21 20 0,16
ZE-25-KGK 53 16 13 20 M20 40 77 27,5 30 27,5 0,32
H1 ZE-35/50-KGK 73 22 19 30 M30 56 110 37 46 40 1,03
ZE-100-KGK 92 28 24 40 M36 65 142 46 60 52 2,1
H ZE-150-KGK 112 35 31 50 M42x2 68 160 56 70 62 3,61
G1 ZE-200-KGK 135 44 38 60 M56x2 70 175 73 75 70 5,6
Z-250-KGK 160 49 43 70 M56x2 80 200 80 85 80 8,45
N1 G
SW Größere Baugrößen auf Anfrage
Material: Stahl/Stahl, verzinkt; Stahl/PTFE bei GSZ-2-KGK inkl. Gewindestift ; (INOX auf Anfrage)
ACHTUNG: Einsatz nur mit Verdrehsicherung! Größere Baugrößen auf Anfrage.

Schwenklagerkopf SLK Bestell-Code H D D1 d M g b h h1 t kg
ZE-5-SLK 65 30 29 12 M12 48 18 25 20 22 0,3
b-h 11
d-H8 b-h10
ZE-10-SLK 80 40 39 14 M14 56 24 25 20 25 0,6
ZE-25-SLK 110 50 46 20 M20 80 30 45 25 25 1,2
ZE-35/50-SLK 130 65 60 30 M30 92 35 50 30 33 2,1
H ZE-100-SLK 144 90 85 35 M36 108 40 65 40 55 4,4
g
h ZE-150-SLK 210 100 90 50 M42x2 155 57 90 50 70 8
h1 t
D1 M ZE-200-SLK 235 115 110 65 M56x2 165 70 85 45 63 12
D Z-250-SLK 260 125 120 80 M56x2 180 80 85 40 63 16
Z-350-SLK 280 145 145 90 M72x3 195 100 105 - 83 24
Z-500-SLK 340 170 170 100 M100x3 245 120 150 - 120 38
Z-750-SLK 380 225 200 120 M110x3 270 130 155 80 133 68,5
Material: Stahl, korrisionsgeschützt inkl. Gewindestift
