LINEARACHSEN UND ACHSSYSTEME HX

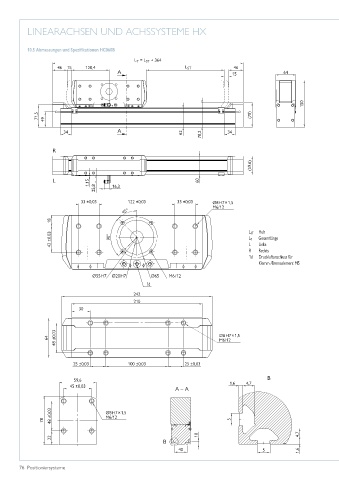

10.5 Abmessungen und Spezifikationen HC060B
L T = L ST + 364
46 15 120,4 L ST 46
A 15 64
150
71,5 49 (78)
34 A 62 78,2 34
R
(59,6)
L 60
1,15
25,8 16,3
33 ±0,03 122 ±0,03 33 ±0,03 Ø8H7×1,5
45° M6/12
18
L ST Hub
42 ±0,03 90° L T Gesamtlänge
L
Links
R Rechts
1d Druckluftanschluss für
Klemm-/Bremselement M5
Ø55H7 Ø20H7 Ø65 M6/12
1d
242
210
30
64 48 ±0,03 Ø8H7×1,5
M6/12
25 ±0,03 100 ±0,03 25 ±0,03
B
59,6
45 ±0,03 1,6 4,7
A – A
48 ±0,03 Ø8H7×1,5
M6/12
78 5
10 4,7
22
B
40 5 1,6
