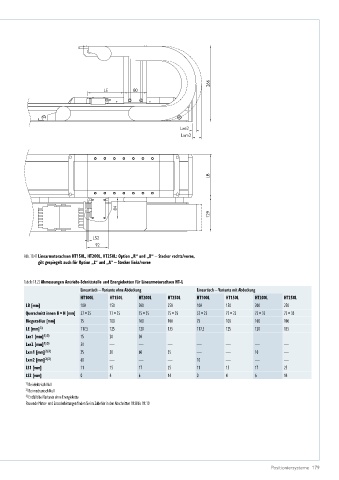

Abb. 18.41 Linearmotorachsen HT150L, HT200L, HT250L: Option „R“ und „B“ – Stecker rechts/vorne,
gilt gespiegelt auch für Option „L“ und „A“ – Stecker links/vorne
Tabelle 18.22 Abmessungen Antriebs-Schnittstelle und Energieketten für Linearmotorachsen HT-L
Lineartisch – Variante ohne Abdeckung Lineartisch – Variante mit Abdeckung
HT100L HT150L HT200L HT250L HT100L HT150L HT200L HT250L
LB [mm] 100 150 200 250 100 150 200 250
Querschnitt innen B × H [mm] 57 × 25 77 × 25 75 × 35 75 × 35 57 × 25 77 × 25 75 × 35 75 × 35
Biegeradius [mm] 75 100 100 100 75 100 100 100
LE [mm] 3) 117,5 125 120 135 117,5 125 120 135
Lxe1 [mm] 1) 3) 15 20 30 — — — — —
Lxe2 [mm] 1) 3) 50 — — — — — — —
Lxm1 [mm] 2) 3) 25 30 60 35 — — 10 —
Lxm2 [mm] 2) 3) 60 — — — 10 — — —
LS1 [mm] 11 15 17 25 11 15 17 25
LS2 [mm] 0 4 6 14 0 4 6 14
1) Bei elektrisch Null
2) Bei mechanisch Null
3) Entfällt bei Variante ohne Energiekette
Passende Motor- und Encoderleitungen finden Sie im Zubehör in den Abschnitten 19.8 bis 19.10
