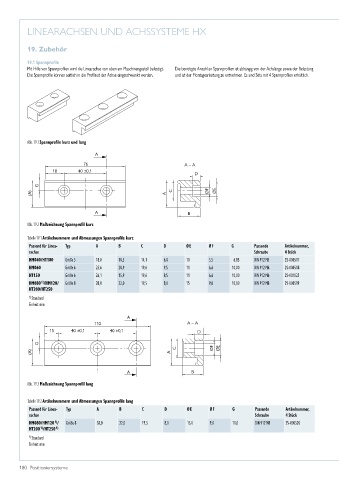

Page 180 - Positioniersysteme

LINEARACHSEN UND ACHSSYSTEME HX

19. Zubehör

19.1 Spannprofile
Mit Hilfe von Spannprofilen wird die Linearachse von oben am Maschinen gestell befestigt. Die benötigte Anzahl an Spannprofilen ist abhängig von der Achslänge sowie der Belastung
Die Spannprofile können seitlich in die Profilnut der Achse eingeschwenkt werden. und ist der Montageanleitung zu entnehmen. Es sind Sets mit 4 Spannprofilen erhältlich.

Abb. 19.1 Spannprofile kurz und lang

A
76 A – A
18 40 ±0,1
D
G
(A) A C ØF ØE

A B
Abb. 19.2 Maßzeichnung Spannprofil kurz

Tabelle 19.1 Artikelnummern und Abmessungen Spannprofile kurz
Passend für Linea­ Typ A B C D Ø E Ø F G Passende Artikelnummer,
rachse Schraube 4 Stück
HM040/HT100 Größe 5 18,0 10,5 14,1 6,0 10 5,5 6,85 DIN 912 M5 25-000517
HM060 Größe 6 25,6 20,9 19,6 9,5 11 6,6 10,00 DIN 912 M6 25-000518
HT150 Größe 6 26,1 15,9 19,6 8,5 11 6,6 10,00 DIN 912 M6 25-001023
HM080 /HM120/ Größe 8 28,0 22,0 19,5 8,0 15 9,0 10,00 DIN 912 M8 25-000519
1)
HT200/HT250
1) Standard
Einheit: mm

A
110 A – A
15 40 ±0,1 40 ±0,1 D

G
C ØF ØE
(A) A

A B
Abb. 19.3 Maßzeichnung Spannprofil lang

Tabelle 19.2 Artikelnummern und Abmessungen Spannprofile lang
Passend für Linea­ Typ A B C D Ø E Ø F G Passende Artikelnummer,
rachse Schraube 4 Stück
HM080/HM120 / Größe 8 28,0 22,0 19,5 8,0 15,0 9,0 10,0 DIN 912 M8 25-000520
1)
HT200 /HT250 1)
1)
1) Standard
Einheit: mm
