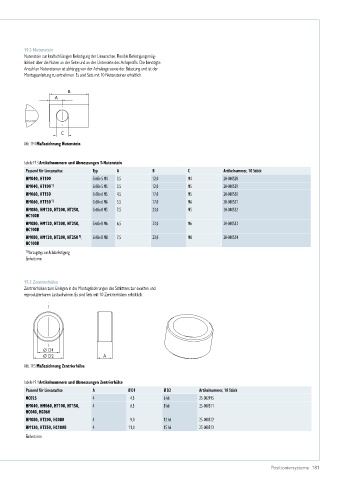

19.2 Nutenstein
Nutenstein zur kraftschlüssigen Befestigung der Linearachse. Flexible Befestigungsmög-
lichkeit über die Nuten an der Seite und an der Unterseite des Achsprofils. Die benötigte
Anzahl an Nutensteinen ist abhängig von der Achslänge sowie der Belastung und ist der
Montageanleitung zu entnehmen. Es sind Sets mit 10 Nutensteinen erhältlich.

B
A

C
Abb. 19.4 Maßzeichnung Nutenstein

Tabelle 19.3 Artikelnummern und Abmessungen T-Nutenstein
Passend für Linearachse Typ A B C Artikelnummer, 10 Stück
HM040, HT100 Größe 5 M4 3,5 12,0 M4 20-000528
HM040, HT100 1) Größe 5 M5 3,5 12,0 M5 20-000529
HM060, HT150 Größe 6 M5 4,5 17,0 M5 20-000530
HM060, HT150 1) Größe 6 M6 5,5 17,0 M6 20-000531
HM080, HM120, HT200, HT250, Größe 8 M5 7,5 23,0 M5 20-000532
HC100B
HM080, HM120, HT200, HT250, Größe 8 M6 6,5 23,0 M6 20-000533
HC100B
1)
HM080, HM120, HT200, HT250 , Größe 8 M8 7,5 23,0 M8 20-000534
HC100B
1) Vorzugstyp zur Achsbefestigung
Einheit: mm

19.3 Zentrierhülse
Zentrierhülsen zum Einlegen in die Montagebohrungen des Schlittens zur exakten und
reproduzierbaren Lastaufnahme. Es sind Sets mit 10 Zentrierhülsen erhältlich.

Ø D1
Ø D2 A
Abb. 19.5 Maßzeichnung Zentrierhülse

Tabelle 19.4 Artikelnummern und Abmessungen Zentrierhülse
Passend für Linearachse A Ø D1 Ø D2 Artikelnummer, 10 Stück
HC025 4 4,5 6 h6 25-002195
HM040, HM060, HT100, HT150, 4 6,5 8 h6 25-000511
HC040, HC060
HM080, HT200, HC080 4 9,0 12 h6 25-000512
HM120, HT250, HC100B 4 11,0 15 h6 25-000513
Einheit: mm
