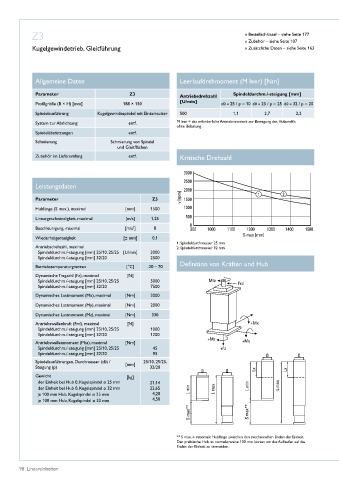

Z3 » Bestellschlüssel – siehe Seite 177
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Gleitführung » Zusätzliche Daten – siehe Seite 163

Allgemeine Daten Leerlaufdrehmoment (M leer) [Nm]

Parameter Z3 Spindeldurchm./-steigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 188 × 150 [U/min] d0 = 25 / p = 10 d0 = 25 / p = 25 d0 = 32 / p = 20
Spindelausführung Kugelgewindespindel mit Einzelmutter 500 1,1 2,7 2,2
System zur Abdichtung entf� M leer = das erforderliche Antriebsmoment zur Bewegung des Hubprofils
ohne Belastung�
Spindelabstützungen entf�
Schmierung Schmierung von Spindel
und Gleitflächen
Zubehör im Lieferumfang entf� Kritische Drehzahl

Leistungsdaten

Parameter Z3
Hublänge (S max�), maximal [mm] 1500
Lineargeschwindigkeit, maximal [m/s] 1,25
Beschleunigung, maximal [m/s ] 8
2
Wiederholgenauigkeit [± mm] 0,1
1: Spindeldurchmesser 25 mm
Antriebsdrehzahl, maximal 2: Spindeldurchmesser 32 mm
Spindeldurchm�/-steigung [mm] 25/10, 25/25 [U/min] 3000
Spindeldurchm�/-steigung [mm] 32/20 2500
Definition von Kräften und Hub
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fz), maximal [N]
Spindeldurchm�/-steigung [mm] 25/10, 25/25 5000
Spindeldurchm�/-steigung [mm] 32/20 7500
Dynamisches Lastmoment (Mx), maximal [Nm] 2000
Dynamisches Lastmoment (My), maximal [Nm] 2000
Dynamisches Lastmoment (Mz), maximal [Nm] 330
Antriebswellenkraft (Frd), maximal [N]
Spindeldurchm�/-steigung [mm] 25/10, 25/25 1000
Spindeldurchm�/-steigung [mm] 32/20 1200
Antriebswellenmoment (Mta), maximal [Nm]
Spindeldurchm�/-steigung [mm] 25/10, 25/25 45
Spindeldurchm�/-steigung [mm] 32/20 93
Spindelausführungen, Durchmesser (d0) / [mm] 25/10, 25/25,
Steigung (p) 32/20
Gewicht [kg]
der Einheit bei Hub 0, Kugelspindel ø 25 mm 21,14
der Einheit bei Hub 0, Kugelspindel ø 32 mm 22,65
je 100 mm Hub, Kugelspindel ø 25 mm 4,20
je 100 mm Hub, Kugelspindel ø 32 mm 4,50

** S max� = maximale Hublänge zwischen den mechanischen Enden der Einheit�
Der praktische Hub ist normalerweise 100 mm kürzer, um das Auflaufen auf die
Enden der Einheit zu vermeiden�
