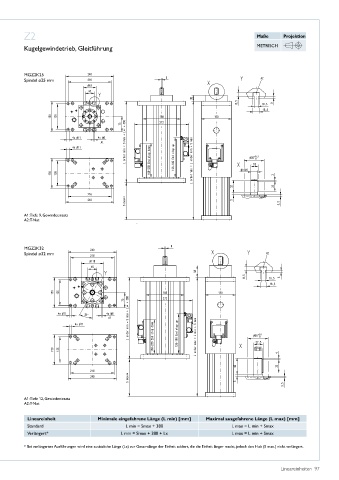

Z2 Maße Projektion

Kugelgewindetrieb, Gleitführung METRISCH

MGZ2K25
Spindel ø25 mm

A1: Tiefe 9, Gewindeeinsatz
A2: T-Nut

MGZ2K32
Spindel ø32 mm

A1: Tiefe 12, Gewindeeinsatz
A2: T-Nut

Lineareinheit Minimale eingefahrene Länge (L min) [mm] Maximal ausgefahrene Länge (L max) [mm]
Standard L min = Smax + 380 L max = L min + Smax
Verlängert* L min = Smax + 380 + Lx L max = L min + Smax

* Bei verlängerten Ausführungen wird eine zusätzliche Länge (Lx) zur Gesamtlänge der Einheit addiert, die die Einheit länger macht, jedoch den Hub (S max�) nicht verlängert�

Lineareinheiten 97
