P. 101

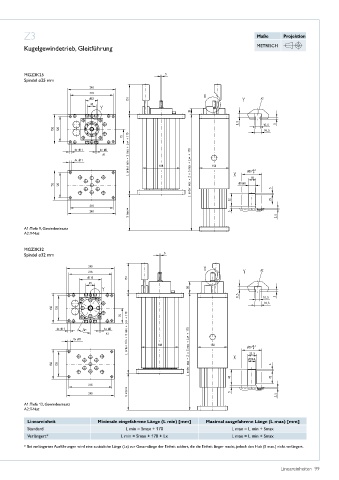

Z3 Maße Projektion
Kugelgewindetrieb, Gleitführung METRISCH
MGZ3K25
Spindel ø25 mm
A1: Tiefe 9, Gewindeeinsatz
A2: T-Nut
MGZ3K32
Spindel ø32 mm
A1: Tiefe 12, Gewindeeinsatz
A2: T-Nut
Lineareinheit Minimale eingefahrene Länge (L min) [mm] Maximal ausgefahrene Länge (L max) [mm]
Standard L min = Smax + 170 L max = L min + Smax
Verlängert* L min = Smax + 170 + Lx L max = L min + Smax
* Bei verlängerten Ausführungen wird eine zusätzliche Länge (Lx) zur Gesamtlänge der Einheit addiert, die die Einheit länger macht, jedoch den Hub (S max�) nicht verlängert�
Lineareinheiten 99
