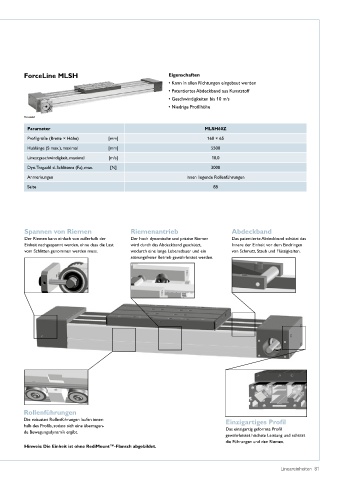

Page 83 - Lineareinheiten

ForceLine MLSH Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Patentiertes Abdeckband aus Kunststoff
• Geschwindigkeiten bis 10 m/s
• Niedrige Profilhöhe
MLSH60Z

Parameter MLSH60Z
Profilgröße (Breite × Höhe) [mm] 160 × 65
Hublänge (S max�), maximal [mm] 5500
Lineargeschwindigkeit, maximal [m/s] 10,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 3000
Anmerkungen innen liegende Rollenführungen
Seite 88

Spannen von Riemen Riemenantrieb Abdeckband
Der Riemen kann einfach von außerhalb der Der hoch dynamische und präzise Riemen Das patentierte Abdeckband schützt das
Einheit nachgespannt werden, ohne dass die Last wird durch das Abdeckband geschützt, Innere der Einheit vor dem Eindringen
vom Schlitten genommen werden muss� wodurch eine lange Lebensdauer und ein von Schmutz, Staub und Flüssigkeiten�
störungsfreier Betrieb gewährleistet werden�

Rollenführungen
Die robusten Rollenführungen laufen inner- Einzigartiges Profil
halb des Profils, sodass sich eine überragen-
de Bewegungsdynamik ergibt� Das einzigartig geformte Profil
gewährleistet höchste Leistung und schützt
die Führungen und den Riemen�
Hinweis: Die Einheit ist ohne RediMount™-Flansch abgebildet.

Lineareinheiten 81
