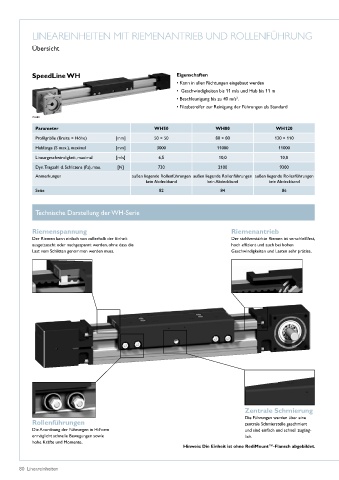

LINEAREINHEITEN MIT RIEMENANTRIEB UND ROLLENFÜHRUNG
Übersicht
SpeedLine WH Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Geschwindigkeiten bis 11 m/s und Hub bis 11 m
• Beschleunigung bis zu 40 m/s �
2
• Filzabstreifer zur Reinigung der Führungen als Standard
WH80
Parameter WH50 WH80 WH120
Profilgröße (Breite × Höhe) [mm] 50 × 50 80 × 80 120 × 110
Hublänge (S max�), maximal [mm] 3000 11000 11000
Lineargeschwindigkeit, maximal [m/s] 6,5 10,0 10,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 730 2100 9300
Anmerkungen außen liegende Rollenführungen außen liegende Rollenführungen außen liegende Rollenführungen
kein Abdeckband kein Abdeckband kein Abdeckband
Seite 82 84 86
Technische Darstellung der WH-Serie
Riemenspannung Riemenantrieb
Der Riemen kann einfach von außerhalb der Einheit Der stahlverstärkte Riemen ist verschleißfest,
ausgetauscht oder nachgespannt werden, ohne dass die hoch effizient und auch bei hohen
Last vom Schlitten genommen werden muss� Geschwindigkeiten und Lasten sehr präzise�
Zentrale Schmierung
Die Führungen werden über eine
Rollenführungen zentrale Schmierstelle geschmiert
Die Anordnung der Führungen in H-Form und sind einfach und schnell zugäng-
ermöglicht schnelle Bewegungen sowie lich�
hohe Kräfte und Momente�
Hinweis: Die Einheit ist ohne RediMount™-Flansch abgebildet.
