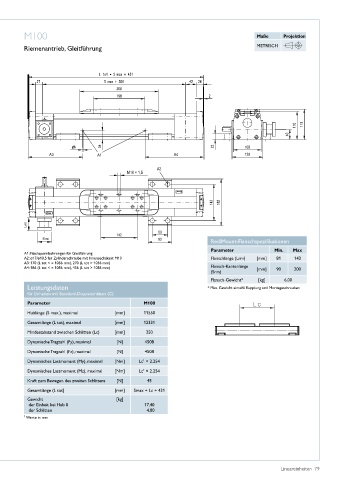

M100 Maße Projektion

Riemenantrieb, Gleitführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
A1: Nachspannbohrungen für Gleitführung
A2: ø17/ø10,5 für Zylinderschraube mit Innensechskant M10 Flanschlänge (Lrm) [mm] 81 143
A3: 170 (L tot < = 1056 mm), 270 (L tot > 1056 mm)
A4: 186 (L tot < = 1056 mm), 436 (L tot > 1056 mm) Flansch-Kantenlänge [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 6,00
Leistungsdaten * Max� Gewicht einschl� Kupplung und Montageschrauben
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M100
Hublänge (S max�), maximal [mm] 11550
Gesamtlänge (L tot), maximal [mm] 12331
Mindestabstand zwischen Schlitten (Lc) [mm] 350
Dynamische Tragzahl (Fy), maximal [N] 4508
Dynamische Tragzahl (Fz), maximal [N] 4508

1
Dynamisches Lastmoment (My), maximal [Nm] Lc × 2�254
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 2�254
Kraft zum Bewegen des zweiten Schlittens [N] 45
Gesamtlänge (L tot] [mm] Smax + Lc + 431
Gewicht [kg]
der Einheit bei Hub 0 17,40
der Schlitten 4,80
1 Werte in mm

Lineareinheiten 79
