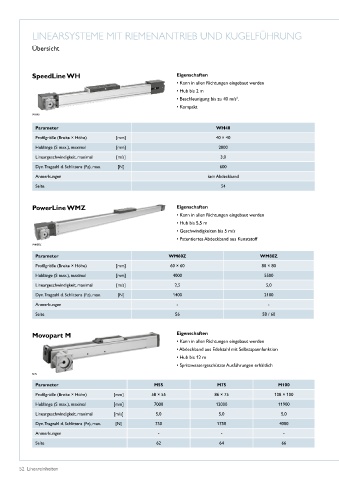

LINEARSYSTEME MIT RIEMENANTRIEB UND KUGELFÜHRUNG
Übersicht
SpeedLine WH Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Hub bis 2 m
• Beschleunigung bis zu 40 m/s �
2
• Kompakt
WH40
Parameter WH40
Profilgröße (Breite × Höhe) [mm] 40 × 40
Hublänge (S max�), maximal [mm] 2000
Lineargeschwindigkeit, maximal [m/s] 3,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 600
Anmerkungen kein Abdeckband
Seite 54
PowerLine WMZ Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Hub bis 5,5 m
• Geschwindigkeiten bis 5 m/s
• Patentiertes Abdeckband aus Kunststoff
WM80Z
Parameter WM60Z WM80Z
Profilgröße (Breite × Höhe) [mm] 60 × 60 80 × 80
Hublänge (S max�), maximal [mm] 4000 5500
Lineargeschwindigkeit, maximal [m/s] 2,5 5,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 1400 2100
Anmerkungen - -
Seite 56 58 / 60
Movopart M Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Abdeckband aus Edelstahl mit Selbstspannfunktion
• Hub bis 12 m
• Spritzwassergeschützte Ausführungen erhältlich
M75
Parameter M55 M75 M100
Profilgröße (Breite × Höhe) [mm] 58 × 55 86 × 75 108 × 100
Hublänge (S max�), maximal [mm] 7000 12000 11900
Lineargeschwindigkeit, maximal [m/s] 5,0 5,0 5,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 750 1750 4000
Anmerkungen - - -
Seite 62 64 66
52 Lineareinheiten
