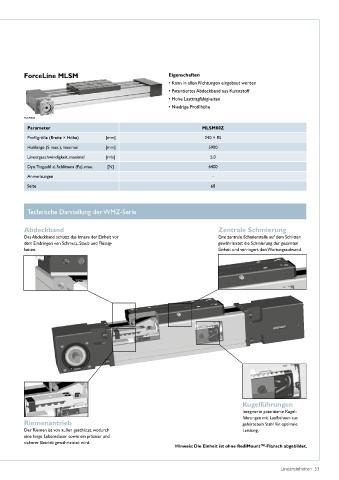

Page 55 - Lineareinheiten
P. 55
ForceLine MLSM Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Patentiertes Abdeckband aus Kunststoff
• Hohe Lasttragfähigkeiten
• Niedrige Profilhöhe
MLSM80Z
Parameter MLSM80Z
Profilgröße (Breite × Höhe) [mm] 240 × 85
Hublänge (S max�), maximal [mm] 5900
Lineargeschwindigkeit, maximal [m/s] 5,0
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 6400
Anmerkungen -
Seite 68
Technische Darstellung der WMZ-Serie
Abdeckband Zentrale Schmierung
Das Abdeckband schützt das Innere der Einheit vor Eine zentrale Schmierstelle auf dem Schlitten
dem Eindringen von Schmutz, Staub und Flüssig- gewährleistet die Schmierung der gesamten
keiten� Einheit und verringert den Wartungsaufwand�
Kugelführungen
Integrierte patentierte Kugel-
führungen mit Laufbahnen aus
Riemenantrieb gehärtetem Stahl für optimale
Der Riemen ist von außen geschützt, wodurch Leistung�
eine lange Lebensdauer sowie ein präziser und
sicherer Betrieb gewährleistet wird�
Hinweis: Die Einheit ist ohne RediMount™-Flansch abgebildet.
