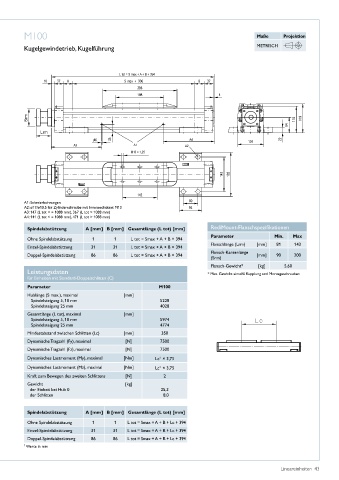

M100 Maße Projektion
Kugelgewindetrieb, Kugelführung METRISCH
A1: Schmierbohrungen
A2: ø17/ø10,5 für Zylinderschraube mit Innensechskant M10
A3: 147 (L tot < = 1088 mm), 367 (L tot > 1088 mm)
A4: 141 (L tot < = 1088 mm), 471 (L tot > 1088 mm)
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm] RediMount-Flanschspezifikationen
Parameter Min. Max
Ohne Spindelabstützung 1 1 L tot = Smax + A + B + 394
Flanschlänge (Lrm) [mm] 81 143
Einzel-Spindelabstützung 31 31 L tot = Smax + A + B + 394
Flansch-Kantenlänge
Doppel-Spindelabstützung 86 86 L tot = Smax + A + B + 394 [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,60
Leistungsdaten * Max� Gewicht einschl� Kupplung und Montageschrauben
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M100
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 10 mm 5228
Spindelsteigung 25 mm 4028
Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 10 mm 5974
Spindelsteigung 25 mm 4774
Mindestabstand zwischen Schlitten (Lc) [mm] 350
Dynamische Tragzahl (Fy), maximal [N] 7500
Dynamische Tragzahl (Fz), maximal [N] 7500
Dynamisches Lastmoment (My), maximal [Nm] Lc × 3,75
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 3,75
1
Kraft zum Bewegen des zweiten Schlittens [N] 2
Gewicht [kg]
der Einheit bei Hub 0 25,3
der Schlitten 8,0
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm]
Ohne Spindelabstützung 1 1 L tot = Smax + A + B + Lc + 394
Einzel-Spindelabstützung 31 31 L tot = Smax + A + B + Lc + 394
Doppel-Spindelabstützung 86 86 L tot = Smax + A + B + Lc + 394
1 Werte in mm
