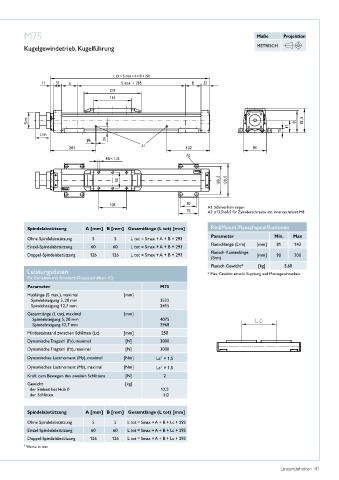

Page 43 - Lineareinheiten
P. 43
M75 Maße Projektion
Kugelgewindetrieb, Kugelführung METRISCH
A1: Schmierbohrungen
A2: ø13,5/ø8,5 für Zylinderschraube mit Innensechskant M8
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm] RediMount-Flanschspezifikationen
Parameter Min. Max
Ohne Spindelabstützung 5 5 L tot = Smax + A + B + 293
Flanschlänge (Lrm) [mm] 81 143
Einzel-Spindelabstützung 60 60 L tot = Smax + A + B + 293
Flansch-Kantenlänge
Doppel-Spindelabstützung 126 126 L tot = Smax + A + B + 293 [mm] 90 200
(Srm)
Flansch-Gewicht* [kg] 5,60
Leistungsdaten * Max� Gewicht einschl� Kupplung und Montageschrauben
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M75
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 20 mm 3522
Spindelsteigung 12,7 mm 2415
Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 20 mm 4075
Spindelsteigung 12,7 mm 2968
Mindestabstand zwischen Schlitten (Lc) [mm] 250
Dynamische Tragzahl (Fy), maximal [N] 3000
Dynamische Tragzahl (Fz), maximal [N] 3000
Dynamisches Lastmoment (My), maximal [Nm] Lc × 1,5
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 1,5
1
Kraft zum Bewegen des zweiten Schlittens [N] 2
Gewicht [kg]
der Einheit bei Hub 0 12,2
der Schlitten 5,0
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm]
Ohne Spindelabstützung 5 5 L tot = Smax + A + B + Lc + 293
Einzel-Spindelabstützung 60 60 L tot = Smax + A + B + Lc + 293
Doppel-Spindelabstützung 126 126 L tot = Smax + A + B + Lc + 293
1 Werte in mm
Lineareinheiten 41
