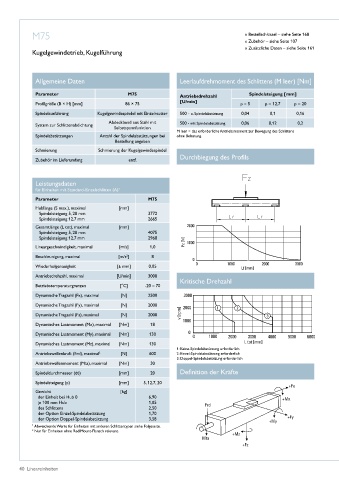

Page 42 - Lineareinheiten

M75 » Bestellschlüssel – siehe Seite 168
» Zubehör – siehe Seite 107
» Zusätzliche Daten – siehe Seite 161
Kugelgewindetrieb, Kugelführung

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter M75 Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 86 × 75 [U/min] p = 5 p = 12,7 p = 20
Spindelausführung Kugelgewindespindel mit Einzelmutter 500 - o� Spindelabstützung 0,04 0,1 0,16
Abdeckband aus Stahl mit 500 - mit Spindelabstützung 0,06 0,12 0,2
System zur Schlittenabdichtung
Selbstspannfunktion
M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Spindelabstützungen Anzahl der Spindelabstützungen bei ohne Belastung�
Bestellung angeben
Schmierung Schmierung der Kugelgewindespindel
Durchbiegung des Profils
Zubehör im Lieferumfang entf�

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M75
Hublänge (S max�), maximal [mm]
Spindelsteigung 5, 20 mm 3772
Spindelsteigung 12,7 mm 2665
Gesamtlänge (L tot), maximal [mm]
Spindelsteigung 5, 20 mm 4075
Spindelsteigung 12,7 mm 2968
Lineargeschwindigkeit, maximal [m/s] 1,0
Beschleunigung, maximal [m/s ] 8
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3000
Kritische Drehzahl
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N] 2500
Dynamische Tragzahl (Fy), maximal [N] 2000
Dynamische Tragzahl (Fz), maximal [N] 2000
Dynamisches Lastmoment (Mx), maximal [Nm] 18

Dynamisches Lastmoment (My), maximal [Nm] 130
Dynamisches Lastmoment (Mz), maximal [Nm] 130
1: Keine Spindelabstützung erforderlich
Antriebswellenkraft (Frd), maximal 2 [N] 600 2: Einzel-Spindelabstützung erforderlich
3: Doppel-Spindelabstützung erforderlich
Antriebswellenmoment (Mta), maximal [Nm] 30
Spindeldurchmesser (d0) [mm] 20 Definition der Kräfte
Spindelsteigung (p) [mm] 5, 12,7, 20
Gewicht [kg]
der Einheit bei Hub 0 6,90
je 100 mm Hub 1,05
des Schlittens 2,50
der Option Einzel-Spindelabstützung 1,70
der Option Doppel-Spindelabstützung 3,58
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�

40 Lineareinheiten
