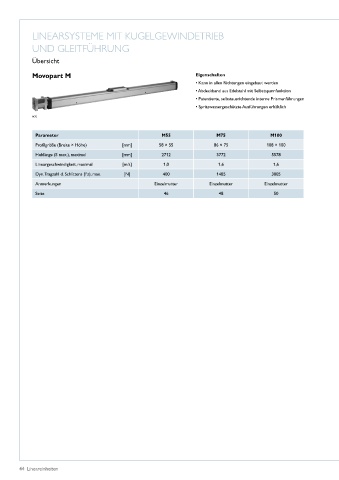

Page 46 - Lineareinheiten
P. 46
LINEARSYSTEME MIT KUGELGEWINDETRIEB
UND GLEITFÜHRUNG
Übersicht
Movopart M Eigenschaften
• Kann in allen Richtungen eingebaut werden
• Abdeckband aus Edelstahl mit Selbstspannfunktion
• Patentierte, selbstausrichtende interne Prismenführungen
• Spritzwassergeschützte Ausführungen erhältlich
M75
Parameter M55 M75 M100
Profilgröße (Breite × Höhe) [mm] 58 × 55 86 × 75 108 × 100
Hublänge (S max�), maximal [mm] 2712 3772 5578
Lineargeschwindigkeit, maximal [m/s] 1,0 1,6 1,6
Dyn� Tragzahl d� Schlittens (Fz), max� [N] 400 1485 3005
Anmerkungen Einzelmutter Einzelmutter Einzelmutter
Seite 46 48 50
44 Lineareinheiten
