Page 49 - Lineareinheiten

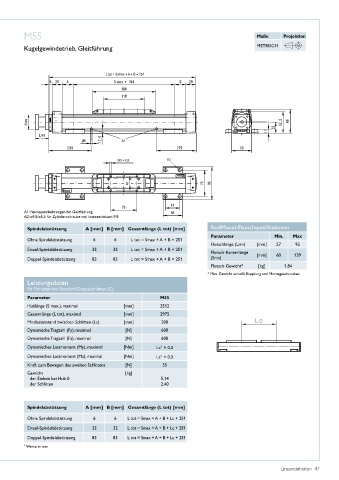

M55 Maße Projektion

Kugelgewindetrieb, Gleitführung METRISCH

A1: Nachspannbohrungen für Gleitführung
A2: ø9,5/ø5,5 für Zylinderschraube mit Innensechskant M5

Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm] RediMount-Flanschspezifikationen
Parameter Min. Max
Ohne Spindelabstützung 6 6 L tot = Smax + A + B + 251
Flanschlänge (Lrm) [mm] 57 92
Einzel-Spindelabstützung 32 32 L tot = Smax + A + B + 251
Flansch-Kantenlänge [mm] 60 139
Doppel-Spindelabstützung 83 83 L tot = Smax + A + B + 251 (Srm)
Flansch-Gewicht* [kg] 1,84
* Max� Gewicht einschl� Kupplung und Montageschrauben
Leistungsdaten
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M55
Hublänge (S max�), maximal [mm] 2512
Gesamtlänge (L tot), maximal [mm] 2975
Mindestabstand zwischen Schlitten (Lc) [mm] 200
Dynamische Tragzahl (Fy), maximal [N] 600
Dynamische Tragzahl (Fz), maximal [N] 600
Dynamisches Lastmoment (My), maximal [Nm] Lc × 0,3
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 0,3
1
Kraft zum Bewegen des zweiten Schlittens [N] 35
Gewicht [kg]
der Einheit bei Hub 0 5,14
der Schlitten 2,40

Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm]
Ohne Spindelabstützung 6 6 L tot = Smax + A + B + Lc + 251
Einzel-Spindelabstützung 32 32 L tot = Smax + A + B + Lc + 251
Doppel-Spindelabstützung 83 83 L tot = Smax + A + B + Lc + 251
1 Werte in mm

Lineareinheiten 47
