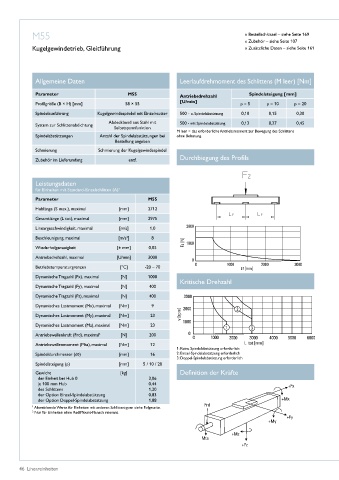

M55 » Bestellschlüssel – siehe Seite 169
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Gleitführung » Zusätzliche Daten – siehe Seite 161
Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]
Parameter M55 Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 58 × 55 [U/min] p = 5 p = 10 p = 20
Spindelausführung Kugelgewindespindel mit Einzelmutter 500 - o� Spindelabstützung 0,10 0,15 0,30
Abdeckband aus Stahl mit 500 - mit Spindelabstützung 0,13 0,27 0,45
System zur Schlittenabdichtung
Selbstspannfunktion
M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Spindelabstützungen Anzahl der Spindelabstützungen bei ohne Belastung�
Bestellung angeben
Schmierung Schmierung der Kugelgewindespindel
Durchbiegung des Profils
Zubehör im Lieferumfang entf�
Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (A) 1
Parameter M55
Hublänge (S max�), maximal [mm] 2712
Gesamtlänge (L tot), maximal [mm] 2975
Lineargeschwindigkeit, maximal [m/s] 1,0
Beschleunigung, maximal [m/s ] 8
2
Wiederholgenauigkeit [± mm] 0,05
Antriebsdrehzahl, maximal [U/min] 3000
Betriebstemperaturgrenzen [°C] -20 – 70
Dynamische Tragzahl (Fx), maximal [N] 1000
Kritische Drehzahl
Dynamische Tragzahl (Fy), maximal [N] 400
Dynamische Tragzahl (Fz), maximal [N] 400
Dynamisches Lastmoment (Mx), maximal [Nm] 9
Dynamisches Lastmoment (My), maximal [Nm] 23
Dynamisches Lastmoment (Mz), maximal [Nm] 23
Antriebswellenkraft (Frd), maximal 2 [N] 200
Antriebswellenmoment (Mta), maximal [Nm] 12
1: Keine Spindelabstützung erforderlich
Spindeldurchmesser (d0) [mm] 16 2: Einzel-Spindelabstützung erforderlich
3: Doppel-Spindelabstützung erforderlich
Spindelsteigung (p) [mm] 5 / 10 / 20
Gewicht [kg] Definition der Kräfte
der Einheit bei Hub 0 3,06
je 100 mm Hub 0,44
des Schlittens 1,20
der Option Einzel-Spindelabstützung 0,83
der Option Doppel-Spindelabstützung 1,88
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�
