Page 47 - Lineareinheiten
P. 47

Eigenschaften

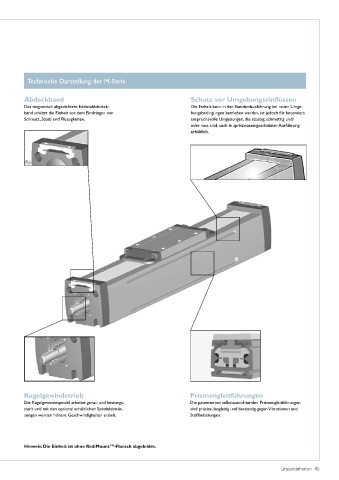

 • Kann in allen Richtungen eingebaut werden  Technische Darstellung der M-Serie
 • Abdeckband aus Edelstahl mit Selbstspannfunktion
 • Patentierte, selbstausrichtende interne Prismenführungen  Abdeckband  Schutz vor Umgebungseinflüssen
 • Spritzwassergeschützte Ausführungen erhältlich  Das magnetisch abgedichtete Edelstahlabdeck-  Die Einheit kann in der Standardausführung bei rauen Umge-
          band schützt die Einheit vor dem Eindringen von           bungsbedingungen betrieben werden, ist jedoch für besonders
          Schmutz, Staub und Flüssigkeiten�                         anspruchsvolle Umgebungen, die staubig, schmutzig und/
                                                                    oder nass sind, auch in spritzwassergeschützter Ausführung
                                                                    erhältlich�
























































          Kugelgewindetrieb                                         Prismengleitführungen
          Die Kugelgewindespindel arbeitet genau und leistungs-     Die patentierten selbstausrichtenden Prismengleitführungen
          stark und mit den optional erhältlichen Spindelabstüt-    sind präzise, langlebig und beständig gegen Vibrationen und
          zungen werden höhere Geschwindigkeiten erzielt�           Stoßbelastungen�





          Hinweis: Die Einheit ist ohne RediMount™-Flansch abgebildet.



                                                                                                    Lineareinheiten  45
