P. 41

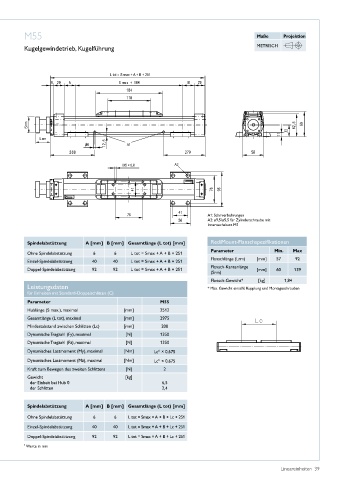

M55 Maße Projektion
Kugelgewindetrieb, Kugelführung METRISCH
A1: Schmierbohrungen
A2: ø9,5/ø5,5 für Zylinderschraube mit
Innensechskant M5
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm] RediMount-Flanschspezifikationen
Parameter Min. Max
Ohne Spindelabstützung 6 6 L tot = Smax + A + B + 251
Flanschlänge (Lrm) [mm] 57 92
Einzel-Spindelabstützung 40 40 L tot = Smax + A + B + 251
Flansch-Kantenlänge
Doppel-Spindelabstützung 92 92 L tot = Smax + A + B + 251 [mm] 60 139
(Srm)
Flansch-Gewicht* [kg] 1,84
Leistungsdaten * Max� Gewicht einschl� Kupplung und Montageschrauben
für Einheiten mit Standard-Doppelschlitten (C)
Parameter M55
Hublänge (S max�), maximal [mm] 2512
Gesamtlänge (L tot), maximal [mm] 2975
Mindestabstand zwischen Schlitten (Lc) [mm] 200
Dynamische Tragzahl (Fy), maximal [N] 1350
Dynamische Tragzahl (Fz), maximal [N] 1350
Dynamisches Lastmoment (My), maximal [Nm] Lc × 0,675
1
Dynamisches Lastmoment (Mz), maximal [Nm] Lc × 0,675
1
Kraft zum Bewegen des zweiten Schlittens [N] 2
Gewicht [kg]
der Einheit bei Hub 0 6,5
der Schlitten 2,4
Spindelabstützung A [mm] B [mm] Gesamtlänge (L tot) [mm]
Ohne Spindelabstützung 6 6 L tot = Smax + A + B + Lc + 251
Einzel-Spindelabstützung 40 40 L tot = Smax + A + B + Lc + 251
Doppel-Spindelabstützung 92 92 L tot = Smax + A + B + Lc + 251
1 Werte in mm
Lineareinheiten 39
