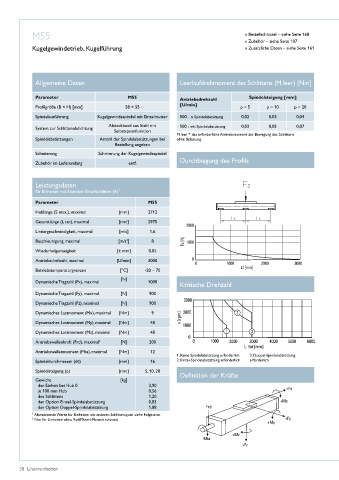

M55                                                                        » Bestellschlüssel – siehe Seite 168
                                                                                       » Zubehör – siehe Seite 107
            Kugelgewindetrieb, Kugelführung                                            » Zusätzliche Daten – siehe Seite 161





             Allgemeine Daten                                   Leerlaufdrehmoment des Schlittens (M leer) [Nm]


             Parameter                        M55               Antriebsdrehzahl         Spindelsteigung [mm]
                                                                [U/min]
             Profilgröße (B × H) [mm]        58 × 55                                 p = 5     p = 10   p = 20
             Spindelausführung     Kugelgewindespindel mit Einzelmutter  500 - o� Spindelabstützung  0,02  0,03  0,04
                                       Abdeckband aus Stahl mit   500 - mit Spindelabstützung  0,03  0,05  0,07
             System zur Schlittenabdichtung
                                         Selbstspannfunktion
                                                               M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
             Spindelabstützungen    Anzahl der Spindelabstützungen bei   ohne Belastung�
                                         Bestellung angeben
             Schmierung             Schmierung der Kugelgewindespindel
                                                                Durchbiegung des Profils
             Zubehör im Lieferumfang          entf�



             Leistungsdaten
             für Einheiten mit Standard-Einzelschlitten (A) 1

             Parameter                               M55
             Hublänge (S max�), maximal    [mm]      2712
             Gesamtlänge (L tot), maximal  [mm]      2975
             Lineargeschwindigkeit, maximal  [m/s]    1,6
             Beschleunigung, maximal       [m/s ]     8
                                             2
             Wiederholgenauigkeit         [± mm]     0,05
             Antriebsdrehzahl, maximal    [U/min]    3000

             Betriebstemperaturgrenzen     [°C]     -20 – 70
                                           [N]
             Dynamische Tragzahl (Fx), maximal       1000
                                                                Kritische Drehzahl
             Dynamische Tragzahl (Fy), maximal  [N]  900
             Dynamische Tragzahl (Fz), maximal  [N]  900
             Dynamisches Lastmoment (Mx), maximal  [Nm]  9
             Dynamisches Lastmoment (My), maximal  [Nm]  48
             Dynamisches Lastmoment (Mz), maximal  [Nm]  48
             Antriebswellenkraft (Frd), maximal 2  [N]  200
             Antriebswellenmoment (Mta), maximal  [Nm]  12
                                                               1: Keine Spindelabstützung erforderlich  3: Doppel-Spindelabstützung
             Spindeldurchmesser (d0)       [mm]       16       2: Einzel-Spindelabstützung erforderlich  erforderlich
             Spindelsteigung (p)           [mm]     5, 10, 20
                                                                Definition der Kräfte
             Gewicht                       [kg]
               der Einheit bei Hub 0                 3,90
               je 100 mm Hub                         0,56
               des Schlittens                        1,20
               der Option Einzel-Spindelabstützung   0,83
               der Option Doppel-Spindelabstützung   1,88
            1  Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
              Nur für Einheiten ohne RediMount-Flansch relevant�
            2
