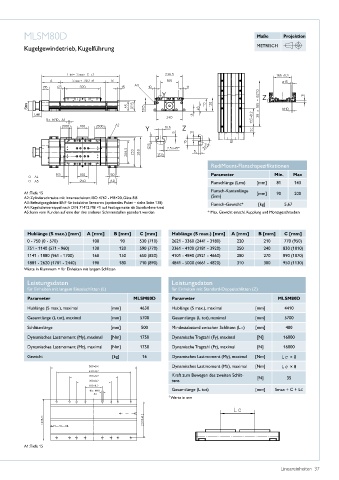

MLSM80D Maße Projektion

Kugelgewindetrieb, Kugelführung METRISCH

RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
Flansch-Kantenlänge
A1: Tiefe 15 [mm] 90 200
A2: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8 (Srm)
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138) Flansch-Gewicht* [kg] 5,67
A4: Kegelschmiernippel nach DIN 71412 M8 ×1 auf Festlagerseite als Standardmerkmal
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden * Max� Gewicht einschl� Kupplung und Montageschrauben

Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 750 (0 - 570) 100 90 530 (710) 2621 - 3360 (2441 - 3180) 220 210 770 (950)
751 - 1140 (571 - 960) 130 120 590 (770) 3361 - 4100 (3181 - 3920) 250 240 830 (1010)
1141 - 1880 (961 - 1700) 160 150 650 (830) 4101 - 4840 (3921 - 4660) 280 270 890 (1070)
1881 - 2620 (1701 - 2440) 190 180 710 (890) 4841 - 5000 (4661 - 4820) 310 300 950 (1130)
Werte in Klammern = für Einheiten mit langem Schlitten

Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter MLSM80D Parameter MLSM80D
Hublänge (S max�), maximal [mm] 4630 Hublänge (S max�), maximal [mm] 4410
Gesamtlänge (L tot), maximal [mm] 5700 Gesamtlänge (L tot), maximal [mm] 5700
Schlittenlänge [mm] 500 Mindestabstand zwischen Schlitten (L C) [mm] 400
Dynamisches Lastmoment (My), maximal [Nm] 1750 Dynamische Tragzahl (Fy), maximal [N] 16000

Dynamisches Lastmoment (Mz), maximal [Nm] 1750 Dynamische Tragzahl (Fz), maximal [N] 16000
Gewicht [kg] 16 Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 8
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 8
Kraft zum Bewegen des zweiten Schlit- [N] 35
tens
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm

A1: Tiefe 15
