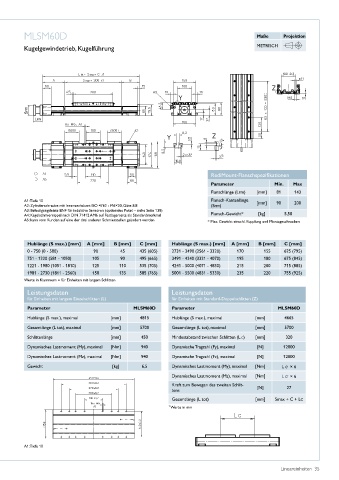

Page 37 - Lineareinheiten
P. 37
MLSM60D Maße Projektion
Kugelgewindetrieb, Kugelführung METRISCH
RediMount-Flanschspezifikationen
Parameter Min. Max
Flanschlänge (Lrm) [mm] 81 143
A1: Tiefe 10 Flansch-Kantenlänge [mm] 90 200
A2: Zylinderschraube mit Innensechskant ISO 4762 - M6×20, Güte 8�8 (Srm)
A3: Befestigungsleiste ENF für induktive Sensoren (optionales Paket – siehe Seite 138)
A4: Kegelschmiernippel nach DIN 71412 AM6 auf Festlagerseite als Standardmerkmal Flansch-Gewicht* [kg] 5,58
A5: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden * Max� Gewicht einschl� Kupplung und Montageschrauben
Hublänge (S max.) [mm] A [mm] B [mm] C [mm] Hublänge (S max.) [mm] A [mm] B [mm] C [mm]
0 - 750 (0 - 580) 90 45 435 (605) 2731 - 3490 (2561 - 3320) 170 155 625 (795)
751 - 1220 (581 - 1050) 105 90 495 (665) 3491 - 4240 (3321 - 4070) 195 180 675 (845)
1221 - 1980 (1051 - 1810) 125 110 535 (705) 4241 - 5000 (4071 - 4830) 215 200 715 (885)
1981 - 2730 (1811 - 2560) 150 135 585 (765) 5001 - 5500 (4831 - 5330) 235 220 755 (925)
Werte in Klammern = für Einheiten mit langem Schlitten
Leistungsdaten Leistungsdaten
für Einheiten mit langem Einzelschlitten (L) für Einheiten mit Standard-Doppelschlitten (Z)
Parameter MLSM60D Parameter MLSM60D
Hublänge (S max�), maximal [mm] 4815 Hublänge (S max�), maximal [mm] 4665
Gesamtlänge (L tot), maximal [mm] 5700 Gesamtlänge (L tot), maximal [mm] 5700
Schlittenlänge [mm] 450 Mindestabstand zwischen Schlitten (L C) [mm] 320
Dynamisches Lastmoment (My), maximal [Nm] 940 Dynamische Tragzahl (Fy), maximal [N] 12000
Dynamisches Lastmoment (Mz), maximal [Nm] 940 Dynamische Tragzahl (Fz), maximal [N] 12000
Gewicht [kg] 6,5 Dynamisches Lastmoment (My), maximal [Nm] L C 1 × 6
Dynamisches Lastmoment (Mz), maximal [Nm] L C 1 × 6
Kraft zum Bewegen des zweiten Schlit- [N] 27
tens
Gesamtlänge (L tot) [mm] Smax + C + LC
1 Werte in mm
A1: Tiefe 10
Lineareinheiten 35
