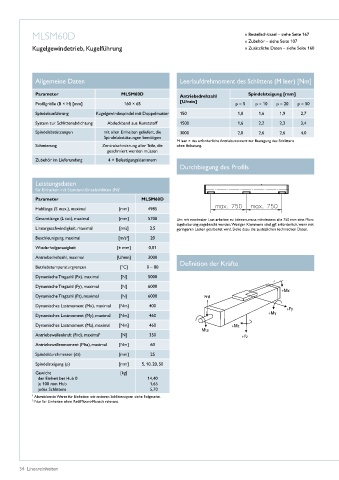

Page 36 - Lineareinheiten

MLSM60D » Bestellschlüssel – siehe Seite 167
» Zubehör – siehe Seite 107
Kugelgewindetrieb, Kugelführung » Zusätzliche Daten – siehe Seite 160

Allgemeine Daten Leerlaufdrehmoment des Schlittens (M leer) [Nm]

Parameter MLSM60D Spindelsteigung [mm]
Antriebsdrehzahl
Profilgröße (B × H) [mm] 160 × 65 [U/min] p = 5 p = 10 p = 20 p = 50
Spindelausführung Kugelgewindespindel mit Doppelmutter 150 1,0 1,6 1,9 2,7
System zur Schlittenabdichtung Abdeckband aus Kunststoff 1500 1,6 2,2 2,3 3,4
Spindelabstützungen mit allen Einheiten geliefert, die 3000 2,0 2,6 2,6 4,0
Spindelabstützungen benötigen
M leer = das erforderliche Antriebsmoment zur Bewegung des Schlittens
Schmierung Zentralschmierung aller Teile, die ohne Belastung�
geschmiert werden müssen
Zubehör im Lieferumfang 4 × Befestigungsklammern
Durchbiegung des Profils

Leistungsdaten
für Einheiten mit Standard-Einzelschlitten (N) 1
Parameter MLSM60D
Hublänge (S max�), maximal [mm] 4985
Gesamtlänge (L tot), maximal [mm] 5700 Um mit maximaler Last arbeiten zu können, muss mindestens alle 750 mm eine Mon-
tagehalterung angebracht werden� Weniger Klammern sind ggf� erforderlich, wenn mit
Lineargeschwindigkeit, maximal [m/s] 2,5 geringeren Lasten gearbeitet wird� Siehe dazu die zusätzlichen technischen Daten�
Beschleunigung, maximal [m/s ] 20
2
Wiederholgenauigkeit [± mm] 0,01
Antriebsdrehzahl, maximal [U/min] 3000
Definition der Kräfte
Betriebstemperaturgrenzen [°C] 0 – 80
Dynamische Tragzahl (Fx), maximal [N] 5000
Dynamische Tragzahl (Fy), maximal [N] 6000
Dynamische Tragzahl (Fz), maximal [N] 6000
Dynamisches Lastmoment (Mx), maximal [Nm] 400

Dynamisches Lastmoment (My), maximal [Nm] 460
Dynamisches Lastmoment (Mz), maximal [Nm] 460
Antriebswellenkraft (Frd), maximal 2 [N] 350
Antriebswellenmoment (Mta), maximal [Nm] 60
Spindeldurchmesser (d0) [mm] 25
Spindelsteigung (p) [mm] 5, 10, 20, 50
Gewicht [kg]
der Einheit bei Hub 0 14,40
je 100 mm Hub 1,65
jedes Schlittens 5,70
1 Abweichende Werte für Einheiten mit anderen Schlittentypen siehe Folgeseite�
2 Nur für Einheiten ohne RediMount-Flansch relevant�

34 Lineareinheiten
