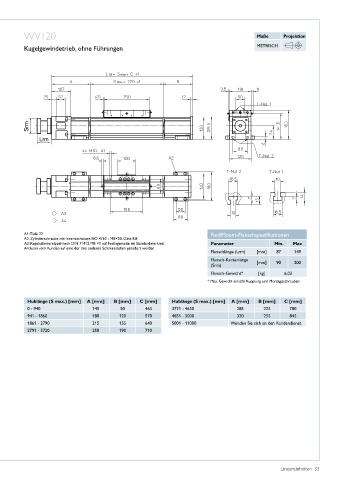

WV120                                                                            Maße      Projektion


          Kugelgewindetrieb, ohne Führungen                                                METRISCH







































          A1: Tiefe 22                                                     RediMount-Flanschspezifikationen
          A2: Zylinderschraube mit Innensechskant ISO 4762 - M8×20, Güte 8�8
          A3: Kegelschmiernippel nach DIN 71412 M8 ×1 auf Festlagerseite als Standardmerkmal  Parameter  Min.  Max
          A4: kann vom Kunden auf eine der drei anderen Schmierstellen geändert werden
                                                                           Flanschlänge (Lrm)  [mm]  87  149
                                                                           Flansch-Kantenlänge
                                                                           (Srm)           [mm]   90    200
                                                                           Flansch-Gewicht*  [kg]    6,03
                                                                          * Max� Gewicht einschl� Kupplung und Montageschrauben



           Hublänge (S max.) [mm]  A [mm]  B [mm]  C [mm]    Hublänge (S max.) [mm]  A [mm]  B [mm]  C [mm]
           0 - 940               145       50       465      3721 - 4650            285       225      780
           941 - 1860            180       120      570      4651 - 5000            320       255      845
           1861 - 2790           215       155      640      5001 - 11000         Wenden Sie sich an den Kundendienst�
           2791 - 3720           250       190      710




























                                                                                                    Lineareinheiten  33
